چک لیست اجرای تست PT (مایع نافذ)

تست PT یا مایعات نافذ از پرکاربردترین روش‌های بازرسی غیرمخرب (NDT) برای شناسایی عیوب سطحی در قطعات فلزی و غیرفلزی است. این روش به دلیل سادگی اجرا، هزینه پایین و دقت مناسب، در صنایع نفت و گاز، پتروشیمی، نیروگاهی، هوافضا، خودروسازی و ساخت تجهیزات صنعتی کاربرد گسترده‌ای دارد. در بسیاری از پروژه‌ ها، کیفیت اجرای مراحل بازرسی اهمیت بیشتری از خود تجهیزات دارد؛ به همین دلیل استفاده از یک چک لیست دقیق مراحل تست PT می‌تواند نقش مهمی در افزایش دقت نتایج داشته باشد. در این مقاله با آزمون مایعات نافذ، اصول عملکرد، مراحل اجرا، مزایا، محدودیتها و نکات مهم آن آشنا می‌شویم.

تست مایع نافذ PT چیست؟

تست مایع نافذ یا Penetrant Testing که به اختصار PT نامیده می‌شود، یکی از روش های بازرسی غیرمخرب است که برای آشکارسازی ناپیوستگیها و ترکهای باز به سطح استفاده می‌شود.

در این روش، یک مایع با قابلیت نفوذ بالا روی سطح قطعه اعمال می‌شود. این مایع به کمک خاصیت مویینگی وارد ترک‌ها، تخلخل ها و سایر عیوب سطحی می‌شود. پس از حذف مایع اضافی از سطح و اعمال ماده ظهورکننده (Developer)، مایع باقیمانده در داخل عیوب به سطح بازگشته و نشانه‌ای قابل مشاهده ایجاد می‌کند.

تست جوش یکی از رایجترین کاربردهای این روش محسوب می‌شود و برای تشخیص ترکهای سطحی، عدم ذوب، تخلخل‌های باز به سطح و سایر ناپیوستگی‌های سطحی مورد استفاده قرار می‌گیرد.

مقالات پیشنهادی:

نحوه اعمال بازرسی PT چیست؟

اجرای صحیح آزمون مایع نافذ نیازمند رعایت مراحل مشخصی است. در ادامه یک چک لیست دقیق مراحل تست PT ارائه شده است.

چک لیست اجرای تست PT

1. آماده ‌سازی سطح

حذف رنگ، روغن، گریس و آلودگی ها
تمیزکاری سطح با حلال مناسب
خشک کردن کامل سطح
بررسی چشمی اولیه قطعه

عدم تمیزکاری مناسب می‌تواند باعث کاهش دقت نتایج و عدم نفوذ مایع به داخل عیوب شود.

2. اعمال مایع نافذ

انتخاب نوع نافذ مناسب
اسپری یا اعمال یکنواخت نافذ روی سطح
پوشش کامل ناحیه مورد بازرسی
کنترل دمای سطح طبق دستورالعمل

3. زمان نفوذ (Dwell Time)

رعایت زمان نفوذ تعیین شده
جلوگیری از خشک شدن زود هنگام نافذ
کنترل شرایط محیطی

زمان نفوذ معمولاً بین 5 تا 30 دقیقه متغیر است و به نوع نافذ و استاندارد مورد استفاده بستگی دارد.

4. حذف نافذ اضافی

پاک‌ سازی سطح بدون خارج کردن نافذ از عیوب
استفاده از پارچه تمیز یا حلال مجاز
کنترل یکنواختی سطح

5. اعمال ظهورکننده (Developer)

انتخاب Developer مناسب
اعمال یکنواخت روی سطح
رعایت ضخامت استاندارد
انتظار برای تشکیل علائم

6. بازرسی و تفسیر نتایج

بررسی علائم ایجادشده
اندازه‌گیری طول و عرض نشانه ‌ها
مقایسه با معیارهای پذیرش
ثبت و مستندسازی نتایج

7. تمیزکاری نهایی

حذف مواد شیمیایی باقی‌مانده
آماده‌سازی قطعه برای مراحل بعدی
ثبت گزارش نهایی

این موارد، بخش اصلی چک لیست دقیق مراحل تست PT در اغلب استانداردهای صنعتی محسوب می‌شوند.

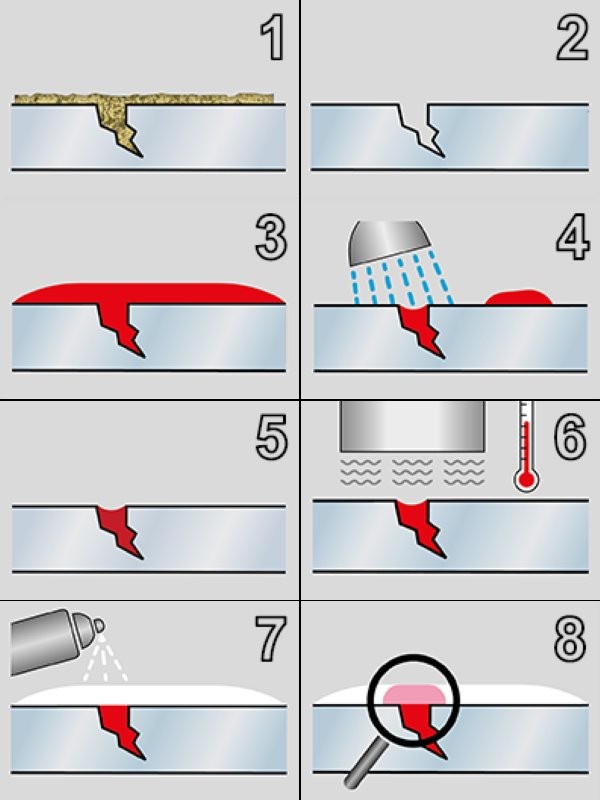

اساس کار تست مایعات نافذ PT

مبنای عملکرد تست مایعات نافذ (PT) بر خاصیت موئینگی (Capillary Action) استوار است. هنگامی که مایع نافذ روی سطح اعمال می‌شود، به دلیل کشش سطحی پایین و قدرت نفوذ بالا وارد ترک ها و ناپیوستگی های باز به سطح می‌شود. پس از حذف نافذ اضافی و اعمال ظهورکننده، مایع محبوس در عیب به سمت بیرون کشیده شده و یک نشانه قابل مشاهده ایجاد می‌کند.

هرچه عرض ترک کمتر باشد، خاصیت مویینگی بیشتر بوده و نفوذ مایع بهتر انجام می‌شود. به همین دلیل PT در شناسایی ترک های بسیار ریز عملکرد مناسبی دارد.

مایع نافذ به چه ماده‌ای می‌گویند؟

مایع نافذ ماده‌ای است که دارای ویژگی های فیزیکی خاصی برای نفوذ به داخل ناپیوستگی های سطحی باشد.

این ماده باید:

کشش سطحی پایینی داشته باشد.
قابلیت ترشوندگی بالایی داشته باشد.
به راحتی وارد ترکها شود.
پس از خروج از عیب قابل مشاهده باشد.
در برابر شرایط محیطی پایدار باشد.

کیفیت مایع نافذ تأثیر مستقیمی بر حساسیت آزمون مایعات نافذ دارد.

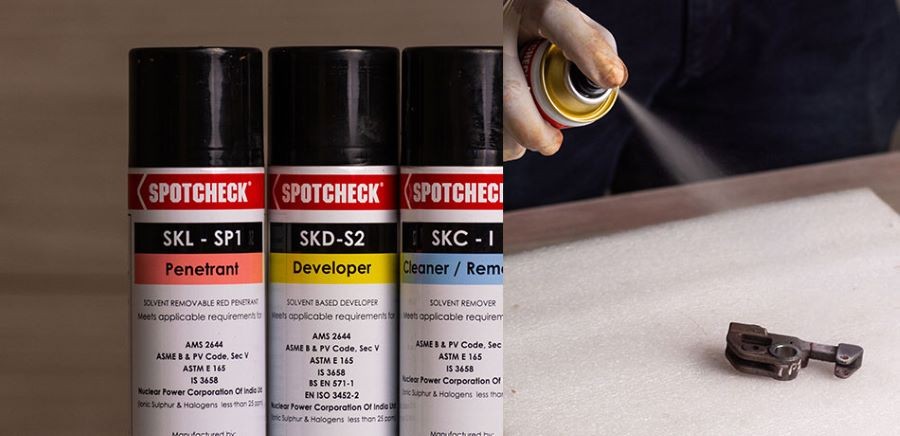

چه مایعات نافذی برای این تست استفاده می‌شود؟

در صفر تا صد تست غیر مخرب مایع نافذ PT شناخت انواع نافذ اهمیت زیادی دارد.

1. نافذ قابل مشاهده (Visible Penetrant)

این نوع نافذ معمولاً دارای رنگ قرمز است و در نور معمولی قابل مشاهده می‌باشد.

مزایا:

هزینه کمتر
عدم نیاز به نور UV
سهولت اجرا

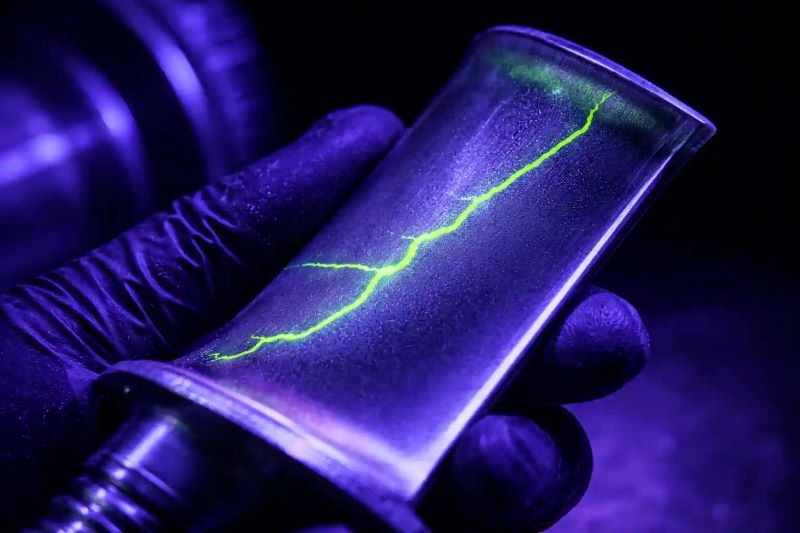

2. نافذ فلورسنت (Fluorescent Penetrant)

این نافذ زیر نور فرابنفش (UV) قابل مشاهده است.

مزایا:

حساسیت بسیار بالا
قابلیت تشخیص عیوب ریز
مناسب برای صنایع حساس

3. نافذ قابل شستشو با آب

این نوع نافذ بدون نیاز به حلال و فقط با آب پاک می‌شود.

4. نافذ قابل حذف با حلال

رایج‌ترین نوع مورد استفاده در کارگاه‌ ها و بازرسی های میدانی است.

ویژگیهای مهم مایع نافذ

برای دستیابی به نتایج دقیق در تست PT، مایع نافذ باید ویژگی‌های زیر را داشته باشد:

قدرت نفوذ بالا: مایع باید بتواند وارد ترک‌های بسیار باریک شود.
قابلیت مشاهده مناسب: نشانه‌های ایجاد شده باید واضح و قابل تشخیص باشند.
پایداری شیمیایی: نباید در شرایط محیطی مختلف خواص خود را از دست بدهد.
غیرخورنده بودن: نباید به قطعه یا تجهیزات آسیب برساند.
قابلیت پاک ‌شوندگی مناسب: حذف نافذ اضافی باید آسان باشد.
ایمنی مناسب: مواد مورد استفاده باید حداقل خطرات زیست‌ محیطی و ایمنی را داشته باشند.

مزایای تست غیر مخرب مایعات نافذ PT

استفاده از تست مایعات نافذ (PT) مزایای متعددی دارد که باعث محبوبیت آن در صنایع مختلف شده است.

هزینه پایین: در مقایسه با بسیاری از روش‌های NDT، تجهیزات مورد نیاز PT بسیار اقتصادی هستند.
سهولت اجرا: اجرای این روش پیچیدگی زیادی ندارد و در محیط‌های صنعتی مختلف قابل استفاده است.
حساسیت بالا: قابلیت تشخیص ترک‌های بسیار ریز سطحی را دارد.
قابلیت حمل تجهیزات: کیت‌های PT به راحتی قابل حمل هستند.
مناسب برای تست جوش: در تست جوش این روش یکی از بهترین گزینه‌ها برای کشف ترک‌های سطحی محسوب می‌شود.
سرعت مناسب بازرسی: در بسیاری از پروژه‌ها می‌توان تعداد زیادی قطعه را در مدت زمان کوتاه بررسی کرد.
کاربرد روی مواد مختلف: برای فلزات، سرامیک‌ها، پلاستیک‌ها و برخی مواد کامپوزیتی قابل استفاده است.

معایب تست PT

با وجود مزایای متعدد، این روش دارای محدودیت‌هایی نیز هست.

فقط عیوب سطحی را تشخیص می‌دهد: نقص‌های داخلی و زیرسطحی توسط PT قابل شناسایی نیستند.
نیاز به تمیزکاری دقیق: هرگونه آلودگی می‌تواند باعث خطا در نتایج شود.
محدودیت در سطوح متخلخل: سطوح زبر یا متخلخل ممکن است نتایج کاذب ایجاد کنند.
وابستگی به مهارت بازرس: تفسیر علائم تا حدی به تجربه و مهارت اپراتور وابسته است.
محدودیت دمایی: دمای بسیار بالا یا بسیار پایین می‌تواند عملکرد مواد PT را تحت تأثیر قرار دهد.

چرا انجام تست غیر مخرب مایعات نافذ PT اهمیت دارد؟

در صنایع حساس، بسیاری از خرابی های فاجعه ‌بار از ترک های بسیار کوچک سطحی آغاز می‌شوند. اگر این عیوب در مراحل اولیه شناسایی نشوند، می‌توانند منجر به شکست قطعه، توقف تولید و خسارات مالی سنگین شوند.

اهمیت تست PT را می‌توان در موارد زیر خلاصه کرد:

افزایش ایمنی تجهیزات
جلوگیری از شکست قطعات
کاهش هزینه‌های تعمیرات
افزایش عمر مفید تجهیزات
کنترل کیفیت تولید
رعایت الزامات استانداردها
افزایش قابلیت اطمینان سازه‌ها

در صنایع نفت و گاز، مخازن تحت فشار، خطوط لوله، تجهیزات هوافضا و صنایع خودروسازی، آزمون مایعات نافذ یکی از روش‌های اصلی کنترل کیفیت محسوب می‌شود.

بیشتر بخوانید: نقش تست ‌های غیرمخرب در صنعت نفت و گاز چیست؟

نتیجه‌گیری

تست PT و تست مایعات نافذ (PT) از مؤثرترین روش‌های بازرسی غیرمخرب برای شناسایی عیوب باز به سطح هستند. این روش با استفاده از خاصیت مویینگی، ترک ها و ناپیوستگی ‌های سطحی را آشکار می‌کند و به دلیل هزینه پایین، سرعت مناسب و دقت بالا در بسیاری از صنایع مورد استفاده قرار می‌گیرد. استفاده از یک چک لیست دقیق مراحل تست PT موجب افزایش کیفیت بازرسی و کاهش خطاهای انسانی می‌شود. آشنایی با صفر تا صد تست غیر مخرب مایع نافذ PT به کارشناسان کمک می‌کند تا با انتخاب صحیح مواد و اجرای اصولی مراحل بازرسی، نتایج دقیق‌تر و قابل اطمینان‌تری به دست آورند.
