C-Scan در تست التراسونیک یکی از روش‌های پیشرفته بازرسی غیرمخرب (NDT) است که با تبدیل داده های حاصل از امواج اولتراسونیک به یک تصویر دوبعدی، امکان شناسایی، تعیین موقعیت و ارزیابی عیوب داخلی قطعات را فراهم می‌کند. برخلاف نمایش سنتی سیگنال اولتراسونیک، C-Scan به بازرس اجازه می‌دهد ناحیه بازرسی‌شده را به شکل یک نقشه تصویری مشاهده کند.
این روش به خصوص برای بررسی قطعات کامپوزیتی، سازه های هوافضایی، ورق‌ها، قطعات جوشکاری شده و تجهیزات صنعتی که نیاز به بررسی دقیق سطح وسیعی دارند، کاربرد زیادی دارد. در این مقاله با مفهوم C-Scan، نحوه تشکیل تصویر، تجهیزات موردنیاز، کاربردها، مزایا و محدودیت های آن آشنا می‌شویم.
C-Scan چیست و چه تفاوتی با A-Scan و B-Scan دارد؟
برای درک اینکه C-Scan چیست، ابتدا باید با سه نوع نمایش رایج اطلاعات در تست اولتراسونیک آشنا شویم.
در A-Scan، دامنه سیگنال دریافتی بر اساس زمان یا فاصله نمایش داده می‌شود. به عبارت ساده، A-Scan به بازرس نشان می‌دهد که یک بازتاب اولتراسونیک در چه عمقی اتفاق افتاده و شدت آن چقدر است. این روش پایه بسیاری از بازرسیهای UT است و در دستگاه های عیب یاب التراسونیک معمولی مورد استفاده قرار می‌گیرد.
در B-Scan، اطلاعات مربوط به عمق و موقعیت عیب در امتداد یک خط به صورت یک تصویر مقطعی نمایش داده می‌شود. بنابراین B-Scan بیشتر شبیه یک برش عمودی دوبعدی از قطعه است.
اما در C-Scan، موقعیت عیوب روی یک صفحه یا سطح مشخص نمایش داده می‌شود. در واقع اپراتور می‌تواند یک نقشه دوبعدی از منطقه بازرسی شده مشاهده کند و محل، شکل و گستردگی ناحیه دارای عیب را بهتر تشخیص دهد.

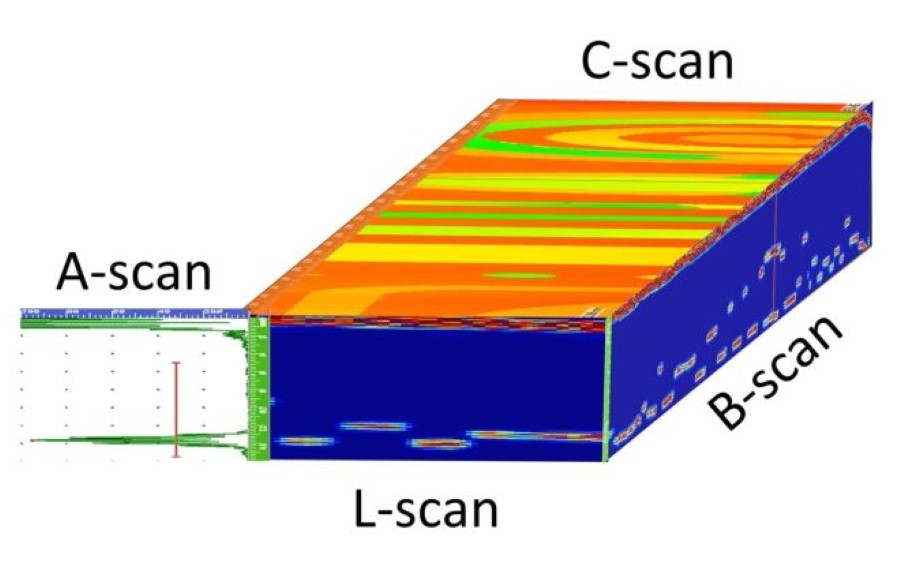

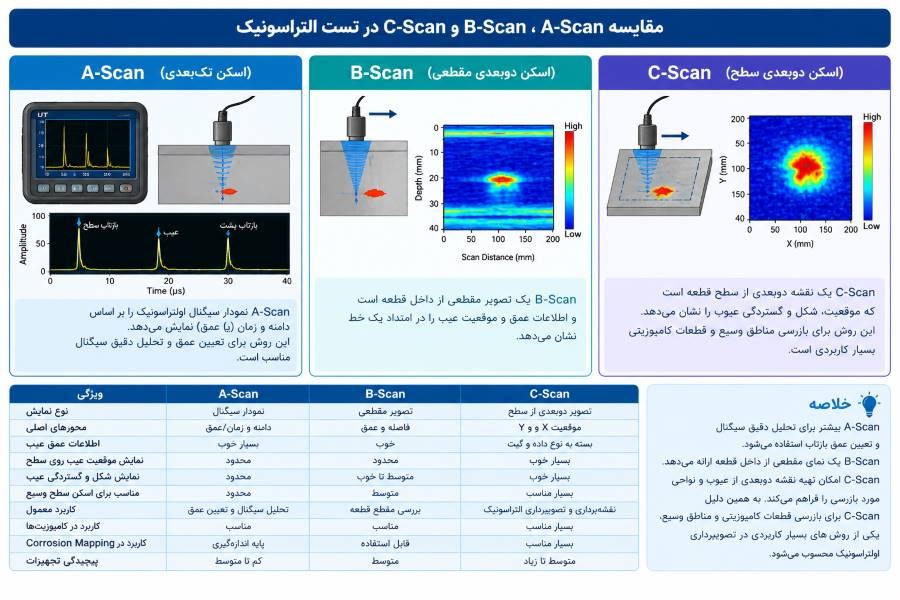

بنابراین یکی از مهمترین موارد در تفاوت بین A-Scan ،B-Scan ،C-Scan و Corrosion Mapping این است که A-Scan بیشتر اطلاعات دامنه و عمق را در یک نقطه ارائه می‌کند، B-Scan تصویری از یک مقطع ایجاد می‌کند و C-Scan توزیع داده‌های را روی یک سطح مشخص نشان می‌دهد.
Corrosion Mapping نیز از نظر ظاهری شباهت زیادی به C-Scan دارد، اما هدف اصلی آن معمولاً تهیه نقشه ضخامت و شناسایی نواحی کاهش ضخامت ناشی از خوردگی است؛ در حالی که C-Scan می‌تواند برای انواع مختلف عیوب و پارامترهای اولتراسونیک استفاده شود.
C-Scan چگونه تصویر دوبعدی از عیوب می‌سازد؟
اساس سی اسکن التراسونیک بر ثبت موقعیت پروب و اطلاعات دریافتی از هر نقطه استوار است. پروب اولتراسونیک روی سطح قطعه حرکت می‌کند و در هر موقعیت، سیگنال بازتاب شده از داخل قطعه دریافت و ثبت می‌شود.
برای تشکیل تصویر، محدوده ای از سیگنال با استفاده از Gate یا گیت انتخاب می‌شود. گیت در واقع محدوده ای از زمان یا عمق است که سیستم اطلاعات آن را برای تولید تصویر C-Scan مورد استفاده قرار می‌دهد.
دو پارامتر مهم در این فرآیند عبارت‌اند از:
- گیت دامنه (Amplitude Gate): سیستم فقط سیگنالهایی را که دامنه آنها از یک مقدار مشخص بیشتر یا کمتر باشد، برای ایجاد تصویر در نظر می‌گیرد. این موضوع باعث می‌شود نواحی دارای بازتاب غیرعادی به شکل متفاوتی روی نقشه دیده شوند.
- گیت زمان پرواز (Time of Flight): در این حالت، زمان رسیدن موج اولتراسونیک به ناحیه موردنظر و بازگشت آن مورد استفاده قرار می‌گیرد. از آنجا که سرعت صوت در ماده مشخص است، زمان پرواز می‌تواند اطلاعاتی درباره عمق عیب ارائه کند.
هنگامی که پروب به صورت مکانیکی یا با استفاده از سیستم اسکن خودکار روی سطح حرکت می‌کند، موقعیت X و Y پروب نیز ثبت می‌شود. ترکیب مختصات X و Y با اطلاعات دامنه یا زمان پرواز، یک تصویر دوبعدی ایجاد می‌کند.
این فرآیند نوعی تصویربرداری التراسونیک محسوب می‌شود و به بازرس اجازه می‌دهد به جای بررسی تک‌تک سیگنال‌ها، یک نقشه کامل از منطقه مورد آزمایش داشته باشد.
تجهیزات لازم برای C-Scan چیست؟
برای اجرای یک بازرسی C-Scan حرفه‌ای، تجهیزات مختلفی موردنیاز است. مهمترین آنها عبارت‌اند از:
دستگاه اولتراسونیک
دستگاه UT باید توانایی دریافت، پردازش و ذخیره اطلاعات اولتراسونیک را داشته باشد. دستگاه های پیشرفته‌تر امکان اتصال به سیستم اسکن و تولید مستقیم نقشه C-Scan را دارند.
پروب اولتراسونیک
نوع پروب به جنس، ضخامت، هندسه قطعه و نوع عیب موردنظر بستگی دارد. برای بعضی کاربردها از پروب های مستقیم و برای برخی دیگر از پروب های زاویه‌ای یا آرایه فازی (Phased Array) استفاده می‌شود.
صفحه پیشنهادی: پراب Phased Array , TOFD

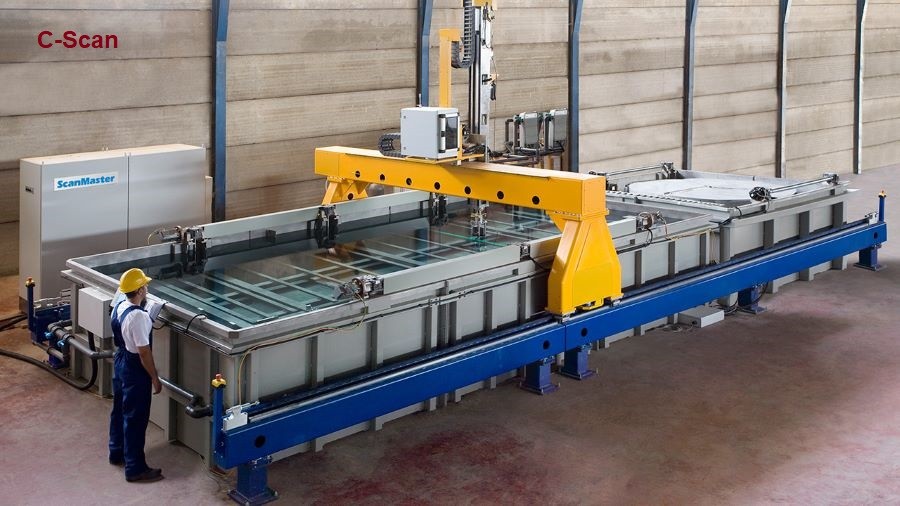

سیستم اسکن
سیستم اسکن می‌تواند دستی، نیمه‌اتوماتیک یا کاملاً اتوماتیک باشد. در سیستم‌های پیشرفته، موقعیت دقیق پروب در محورهای X و Y ثبت می‌شود.
کامپیوتر و نرم‌افزار
نرم‌افزار C-Scan اطلاعات اولتراسونیک و موقعیت مکانی پروب را ترکیب کرده و نقشه دوبعدی ایجاد می‌کند. این اطلاعات معمولاً قابلیت ذخیره، تحلیل و گزارش‌گیری دارند.
کوپلنت
برای انتقال مناسب انرژی اولتراسونیک بین پروب و قطعه، معمولاً از ژل، آب یا سایر کوپلنت‌های مناسب استفاده می‌شود.

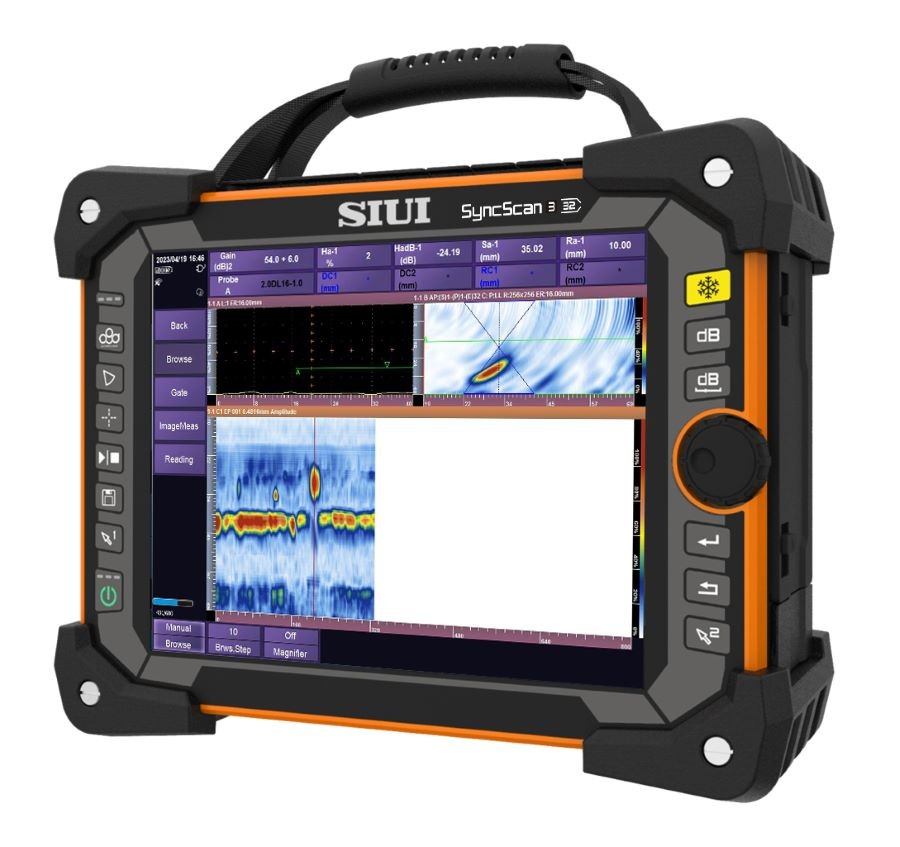

صفحه پیشنهادی: عیب یاب آلتراسونیک SyncScan 2
C-Scan در چه صنایعی کاربرد دارد؟
صنعت هوافضا و کامپوزیت
یکی از مهمترین کاربردهای C-Scan در صنایع هوافضا است. قطعات کامپوزیتی مانند پنل ها، بال ها، بدنه هواپیما و قطعات سازه‌ای به دلیل ساختار چندلایه خود ممکن است دچار عیوبی مانند Delamination، تخلخل، جداشدگی لایه ها و عدم چسبندگی شوند.
C-Scan می‌تواند ناحیه و گستردگی این عیوب را روی یک نقشه دوبعدی مشخص کند و به همین دلیل در کنترل کیفیت قطعات کامپوزیتی اهمیت زیادی دارد.
صنعت نفت و گاز
در صنایع نفت، گاز و پتروشیمی، C-Scan می‌تواند برای بررسی ورق ها، مخازن، خطوط لوله و برخی اتصالات مورد استفاده قرار گیرد. این روش به خصوص زمانی مفید است که لازم باشد یک سطح نسبتاً بزرگ به صورت سیستماتیک بررسی شود.
در مواردی که هدف اصلی تعیین کاهش ضخامت ناشی از خوردگی باشد، تکنیک‌های Corrosion Mapping می‌توانند گزینه مناسب تری باشند.
نیروگاه ها
در نیروگاه های حرارتی و سایر تأسیسات تولید انرژی، سلامت تجهیزات و قطعاتی مانند مخازن تحت فشار، لوله‌ها، اتصالات و برخی قطعات توربین اهمیت زیادی دارد، C-Scan می‌تواند برای بررسی مناطق حساس و تهیه نقشه‌ای از وضعیت داخلی قطعات استفاده شود.
مزایا و محدودیت‌های C-Scan چیست؟
یکی از مهمترین مزایای C-Scan، نمایش تصویری اطلاعات UT است. این ویژگی باعث می‌شود تشخیص موقعیت و گستردگی عیب نسبت به بررسی صرفاً A-Scan ساده‌تر باشد.
از دیگر مزایای این روش می‌توان به موارد زیر اشاره کرد:
- امکان بررسی و ثبت مناطق وسیع
- تعیین موقعیت دقیق عیوب
- امکان تخمین ابعاد و گستردگی عیب
- قابلیت ذخیره و مستندسازی نتایج
- امکان مقایسه نتایج بازرسی های مختلف
- مناسب برای بازرسی قطعات کامپوزیتی و پیچیده
- کاهش وابستگی به تفسیر صرفاً چشمی سیگنال‌های A-Scan
با این حال، C-Scan محدودیت هایی نیز دارد. اجرای دقیق آن به تجهیزات مناسب، نرم‌افزار تخصصی و اپراتور آموزش‌دیده نیاز دارد. همچنین آماده‌سازی سطح، کالیبراسیون صحیح، انتخاب مناسب پروب و تنظیم گیت‌ها تأثیر مستقیمی بر کیفیت تصویر نهایی دارد.
هندسه پیچیده قطعه نیز می‌تواند باعث ایجاد مشکلاتی در اسکن شود. علاوه بر این، C-Scan به تنهایی جایگزین کامل سایر روش‌های NDT نیست و انتخاب روش باید بر اساس جنس قطعه، نوع عیب، ضخامت و الزامات استاندارد انجام شود.
نتیجه گیری
سی اسکن در تست اولتراسونیک روشی پیشرفته برای تبدیل داده های بازرسی UT به نقشه‌های دوبعدی است که امکان شناسایی محل و گستردگی عیوب را با وضوح بیشتری فراهم می‌کند. در حالی که A-Scan اطلاعات سیگنال در یک نقطه و B-Scan نمایی مقطعی ارائه می‌دهد، C-Scan اطلاعات را روی یک سطح مشخص نمایش می‌دهد و به همین دلیل در تصویربرداری التراسونیک قطعات بزرگ و کامپوزیتی بسیار ارزشمند است.
