تست نشتی (Leak Testing) و روش‌های مختلف آن

روش‌های Leak Testing یا تست نشتی از مهمترین آزمون‌های کنترل کیفیت و بازرسی غیرمخرب در صنایع مختلف به شمار می‌رود. این آزمون برای اطمینان از آب ‌بندی تجهیزات، خطوط لوله، مخازن، مبدل‌های حرارتی، شیرآلات و اتصالات انجام می‌شود. وجود یک نشتی کوچک می‌تواند باعث کاهش راندمان، هدررفت سیال، آلودگی محیط‌زیست، آسیب به تجهیزات یا حتی بروز حوادث جدی شود. به همین دلیل، انتخاب روش مناسب تست نشتی باید بر اساس نوع تجهیز، سیال، فشار کاری، حساسیت سیستم و استاندارد پروژه انجام گیرد.

در این مقاله، ضمن آشنایی با تست نشتی یا LT، مهمترین روش‌های تست نشتی شامل روش حباب، وکیوم باکس، تست فشار، تست هیدرواستاتیک و تست هلیومی بررسی می‌شوند.

تست نشتی (Leak Testing) چیست؟

تست نشتی یا Leak Testing مجموعه‌ای از روش‌های بازرسی است که برای شناسایی و، در صورت نیاز، اندازه‌گیری عبور ناخواسته گاز یا مایع از یک قطعه، اتصال، جوش یا سیستم بسته استفاده می‌شود. این آزمون با تست استحکام تفاوت دارد؛ زیرا هدف اصلی تست نشتی، بررسی آب‌بندی و جلوگیری از خروج یا ورود سیال است، نه الزاماً اثبات توانایی سازه در تحمل فشار.

در بسیاری از روش‌ها، تجهیز تحت فشار مثبت یا خلأ قرار می‌گیرد و سپس تغییر فشار، تشکیل حباب، ورود گاز ردیاب یا کاهش خلأ بررسی می‌شود. روش های تست نشتی می‌توانند فقط محل نشتی را مشخص کنند یا علاوه بر مکان‌یابی، مقدار نرخ نشتی را نیز اندازه‌گیری نمایند.

طبق راهنماهای صنعتی، تست نشتی خطوط لوله معمولاً با فشار کاری یا فشاری نزدیک به حداکثر فشار مجاز کاری انجام می‌شود، در حالی که تست هیدرواستاتیک بیشتر برای ارزیابی یکپارچگی و استحکام سیستم کاربرد دارد.

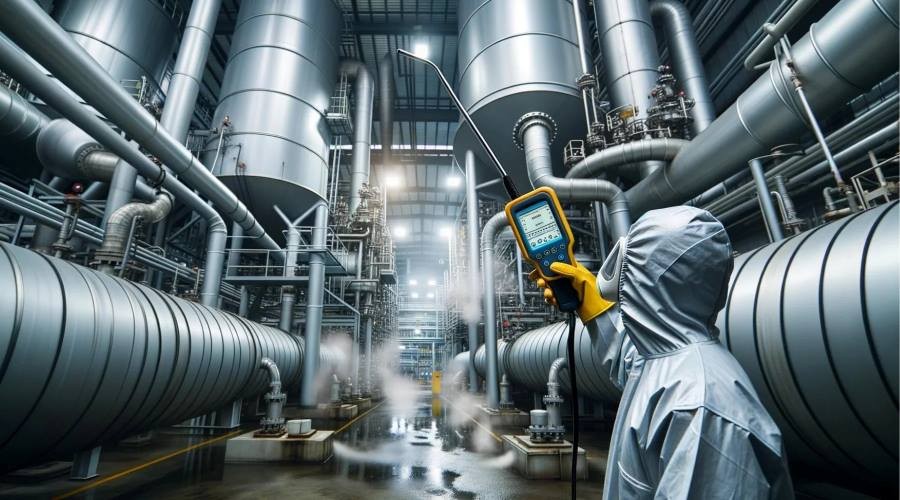

چرا تست نشتی برای صنایع اهمیت دارد؟

اهمیت تست نشتی فقط به کنترل کیفیت محدود نمی‌شود. این آزمون در مراحل ساخت، نصب، تعمیرات و راه‌اندازی، نقش مهمی در افزایش ایمنی و کاهش هزینه ‌ها دارد.

مهمترین دلایل اجرای این تست عبارت‌اند از:

جلوگیری از نشت مواد سمی، قابل‌اشتعال، خورنده یا آلاینده.
کاهش هدررفت آب، گاز، بخار، سوخت و مواد شیمیایی.
جلوگیری از افت فشار و کاهش عملکرد فرایند.
شناسایی عیوب جوش، ترک، تخلخل و ضعف آب ‌بندی اتصالات.
افزایش عمر مفید تجهیزات و کاهش تعمیرات اضطراری.
اطمینان از انطباق تجهیز با الزامات قراردادی و استانداردهای فنی.
کاهش ریسک انفجار، آتش‌سوزی و آسیب به کارکنان.

در لیک تست پایپینگ، نواحی حساس معمولاً شامل جوش های محیطی و طولی، فلنج‌ها، رزوه ‌ها، ولوها، درینها، و محل اتصال تجهیزات به خط لوله هستند. روش انتخابی باید با جنس لوله، سیال سرویس، فشار طراحی و امکان تخلیه یا خشک‌کردن سیستم سازگار باشد.

تست نشتی به روش حباب و وکیوم باکس

روش حباب

روش حباب یکی از ساده ‌ترین و اقتصادی ترین روش‌های تست نشتی است. در این روش، قطعه یا سیستم با گاز مناسب، مانند هوا یا نیتروژن، تحت فشار قرار می‌گیرد. سپس محل های مشکوک به نشتی با محلول مخصوص یا کف صابون پوشانده می‌شوند. اگر گاز از یک ناپیوستگی عبور کند، حباب هایی روی سطح تشکیل می‌شود.

این روش برای اتصالات در دسترس، مخازن کوچک، خطوط لوله و بررسی سریع تعمیرات مناسب است. با این حال، روش حباب معمولاً حساسیت محدودی دارد و نمی‌تواند همه نشتی های بسیار ریز را شناسایی کند. استاندارد EN 1593 به آزمون حباب به‌عنوان یکی از روش‌های آزمون نشتی غیرمخرب اشاره می‌کند.

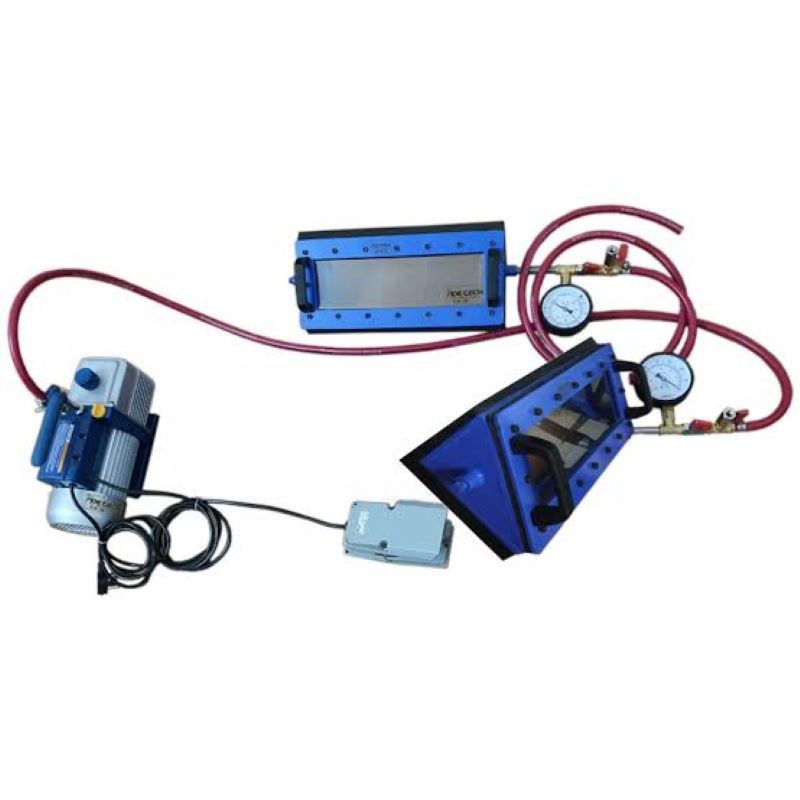

روش وکیوم باکس

وکیوم باکس زمانی استفاده می‌شود که امکان تحت فشار قراردادن داخل تجهیز وجود نداشته باشد؛ برای مثال، در بررسی جوش کف مخازن یا بخش‌هایی از سازه که دسترسی به هر دو طرف آن‌ها ممکن نیست.

در این روش، محل مورد آزمایش با محلول حباب‌ساز پوشانده می‌شود. سپس یک جعبه شفاف و آب ‌بندی‌شده روی آن قرار می‌گیرد و با ایجاد خلأ، اختلاف فشار در دو طرف جوش ایجاد می‌شود. ورود هوا از محل نشتی باعث ایجاد حباب در محلول خواهد شد.

مزایای وکیوم باکس شامل سرعت مناسب، قابلیت تعیین محل نشتی و امکان استفاده در جوش‌های طولانی است. برای دستیابی به نتیجه معتبر، سطح باید کاملاً تمیز باشد، جعبه به ‌درستی آب‌بندی شود و میزان خلأ مطابق دستورالعمل پروژه تنظیم گردد.

تست نشتی به روش فشار و هیدرواستاتیک

تست پنوماتیک یا فشار گاز

در تست فشار گاز، سیستم با هوای خشک، نیتروژن یا گاز مناسب دیگری تحت فشار قرار می‌گیرد. سپس افت فشار، تشکیل حباب یا خروج گاز از نقاط مختلف بررسی می‌شود. این روش زمانی کاربرد دارد که ورود آب به سیستم مجاز نباشد؛ مانند برخی خطوط ابزار دقیق، تجهیزات الکتریکی، سرویس‌های دمای پایین یا سیستم هایی که خشک ‌بودن آنها ضروری است.

تست هیدرواستاتیک

در تست هیدرواستاتیک، داخل لوله یا تجهیز با آب یا مایع مناسب پر می‌شود و پس از تخلیه کامل هوا، فشار تا مقدار مشخصی افزایش می‌یابد. در طول آزمون، فشار برای مدت معین نگه داشته شده و سیستم از نظر افت فشار، تغییر شکل، تعریق یا خروج آب از جوش‌ها و اتصالات بررسی می‌شود.

آب به دلیل تراکم‌پذیری کم، انرژی ذخیره‌شده کمتری نسبت به گاز دارد و به همین علت تست هیدرواستاتیک در بسیاری از پروژه‌های پایپینگ و مخازن، روش ترجیحی است. با این حال، پس از آزمون باید آب به ‌طور کامل تخلیه و سیستم خشک شود؛ زیرا رطوبت باقیمانده می‌تواند موجب خوردگی یا آسیب به تجهیزات حساس شود.

فشار و مدت تست نباید به‌صورت عمومی و بدون توجه به طراحی تعیین شود. این مقادیر باید بر اساس استاندارد حاکم، فشار طراحی، دمای آزمون، جنس تجهیزات و مشخصات سازنده مشخص شوند. برای نمونه، در برخی الزامات ASME B31.3، فشار هیدرواستاتیک پایه معمولاً حداقل 1.5 برابر فشار طراحی و فشار پنوماتیک حدود 1.1 برابر فشار طراحی در نظر گرفته می‌شود.

بیشتر بدانید: آشنایی با استانداردهای پایپینگ و خطوط لوله، معرفی استانداردهای ASME، API و ISO

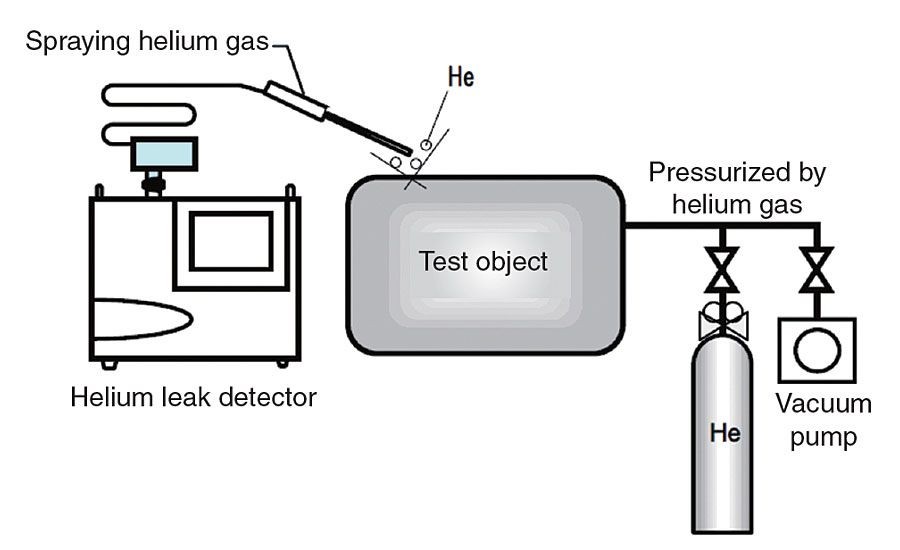

تست نشتی هلیومی (Helium Leak Test)

تست هلیومی یکی از حساس ترین روش های تشخیص نشتی است و زمانی به کار می‌رود که نشتی ‌های بسیار کوچک باید شناسایی یا نرخ آنها اندازه‌گیری شود. هلیوم گازی بی‌اثر، غیرقابل‌اشتعال و دارای اتمهای کوچک است؛ بنابراین می‌تواند از مسیرهای بسیار ریز عبور کند و توسط دستگاه طیف ‌سنج جرمی شناسایی شود.

دو روش متداول تست هلیومی عبارت‌اند از:

روش خلأ

در روش خلأ، داخل قطعه تخلیه می‌شود و هلیوم روی سطح خارجی یا اطراف اتصالات اسپری می‌گردد. اگر در قطعه نشتی وجود داشته باشد، هلیوم از آن عبور کرده و توسط دستگاه Leak Detector شناسایی می‌شود. این روش برای مکان‌یابی دقیق نشتی در محفظه‌های خلأ، سیستم‌ های آب ‌بندی‌شده و تجهیزات حساس کاربرد دارد.

روش هود یا محفظه

در روش هود، قطعه با هلیوم پر یا تحت فشار قرار می‌گیرد و در یک محفظه یا پوشش جمع‌ آوری قرار داده می‌شود. دستگاه مقدار هلیوم خارج‌ شده را اندازه‌گیری می‌کند. این روش بیشتر برای سنجش نشتی کلی یک تجهیز مناسب است و در صورت نیاز می‌توان از پروب موضعی برای پیدا کردن محل دقیق نشتی استفاده کرد.

تست هلیومی نسبت به روش حباب هزینه و پیچیدگی بیشتری دارد و به دستگاه کالیبره، اپراتور آموزش‌دیده و کنترل شرایط محیطی نیازمند است. بااین‌حال، برای صنایع خلأ، تجهیزات برودتی، صنایع هوافضا، دارویی، نیمه‌رسانا و سامانه‌های با حساسیت بالا، یکی از بهترین گزینه‌ها محسوب می‌شود.

نتیجه گیری

تست نشتی ابزار مهمی برای اطمینان از ایمنی، آب ‌بندی و عملکرد صحیح تجهیزات و خطوط لوله است. انتخاب روش مناسب به عواملی مانند اندازه نشتی مورد انتظار، فشار و نوع سیال، دسترسی به سطح، حساسیت تجهیز و الزامات استاندارد بستگی دارد. روش حباب و وکیوم باکس برای کنترل‌های سریع و اقتصادی، تست پنوماتیک برای سیستم‌های بدون امکان استفاده از آب، تست هیدرواستاتیک برای بسیاری از خطوط و مخازن، و تست هلیومی برای نشتی‌های بسیار ریز و کاربردهای دقیق مناسب هستند. اجرای صحیح آزمون، ثبت نتایج و تعمیر و تأیید مجدد نقاط معیوب، بخش جدایی‌ناپذیر یک برنامه قابل‌اعتماد کنترل کیفیت است.

صفحات پیسنهادی:

سوالات متداول

تست نشتی چگونه انجام می شود؟

ابتدا روش آزمون و معیار پذیرش بر اساس طراحی و استاندارد تعیین می‌شود. سپس سیستم تمیز، ایزوله و با فشار مثبت یا خلأ آماده می‌گردد. در ادامه با استفاده از محلول حباب‌ساز، اندازه‌گیری افت فشار، آب یا گاز ردیاب، نشتی شناسایی و نتیجه ثبت می‌شود.

بهترین روش تست نشتی کدام است؟

روش واحدی برای همه تجهیزات وجود ندارد. برای بررسی عمومی، تست هیدرواستاتیک یا حباب مناسب است؛ اما برای نشتی‌های بسیار کوچک، تست هلیومی حساسیت بیشتری دارد.

آیا تست هیدرواستاتیک همان تست نشتی است؟

خیر. تست هیدرواستاتیک با آب و فشار مشخص انجام می‌شود و می‌تواند هم یکپارچگی و هم نشتی سیستم را بررسی کند. تست نشتی بطور تخصصی بر آب ‌بندی و جلوگیری از عبور سیال تمرکز دارد.
