نقش تست ‌های غیرمخرب در صنعت نفت و گاز چیست؟

صنعت نفت و گاز به عنوان یکی از زیربنا های اصلی اقتصاد جهانی، با چالشهای پیچیده ‌ای همچون خوردگی تجهیزات، ترک‌ های تنشی، فشارهای بالا، شرایط محیطی سخت و خطرات ایمنی مواجه است. در این صنعت، تجهیزات باید بدون توقف، در شرایط سخت محیطی مانند فشار بالا، دمای زیاد، محیط ‌های خورنده و مناطق دورافتاده عمل کنند. هرگونه نقص فنی یا خرابی ناگهانی، نه تنها هزینه ‌های اقتصادی سنگینی به بار می‌آورد، بلکه می‌تواند جان انسانها و محیط زیست را نیز به خطر بیندازد. در این میان، نقش تست ‌های غیرمخرب در صنعت نفت و گاز به عنوان راهکاری پیشگیرانه، تخصصی و مقرون ‌به ‌صرفه بیش از پیش اهمیت یافته است.

آزمونهای غیر مخرب (NDT)، به بازرسان و مهندسان این امکان را می‌دهد که بدون نیاز به تخریب یا توقف فرآیند، سلامت و کیفیت قطعات و تجهیزات را بررسی کرده و عیوب احتمالی را شناسایی کنند. این روشها در مراحل ساخت، نصب، بهره ‌برداری، نگهداری و تعمیرات به کار گرفته می ‌شوند و به بهبود عملکرد، افزایش عمر تجهیزات و ارتقاء ایمنی کمک شایانی می‌کنند.

اهمیت NDT در صنعت نفت و گاز به حدی است که بسیاری از استانداردهای بین ‌المللی، استفاده منظم از این تکنیکها را الزامی دانسته ‌اند. با گسترش فعالیت ‌های اکتشاف و استخراج در آب‌ های عمیق، مناطق کویری یا قطبی، و افزایش فشار بر تجهیزات، نیاز به سیستم ‌های بازرسی قابل اطمینان و بدون اختلال در فرآیند ها بیش از گذشته احساس می‌شود. در این مقاله، تلاش شده تا با نگاهی جامع، به بررسی تست های غیر مخرب و نقش آن در صنعت نفت و گاز بپردازم و به طور خاص کاربرد های عملی، مزایا و انواع مختلف آزمون‌ های غیرمخرب را در صنایع نفتی تحلیل کنم.

تعریف تست ‌های غیرمخرب (NDT)

تست‌ های غیرمخرب مجموعه ‌ای از روشها هستند که به منظور ارزیابی، تشخیص عیوب، ترک ‌ها، خوردگی‌ و ناپیوستگی ‌های مواد، تجهیزات و سازه‌ ها به کار می‌روند، بدون آنکه به جسم مورد بررسی آسیبی وارد شود. این روشها با استفاده از فناوری ‌هایی نظیر امواج فراصوت یا التراسونیک، پرتو ایکس، جریان گردابی، ذرات مغناطیسی و مواد نافذ، اطلاعات دقیقی از درون مواد و ساختارها ارائه می‌دهند. این فناوری ‌ها برای ارزیابی مستمر خطوط لوله، تجهیزات زیرزمینی، دیگ ‌های بخار، مخازن تحت فشار و اتصالات جوشی در صنایع نفت و گاز استفاده می‌شوند.

اهمیت روش های تست های غیر مخرب در صنایع نفت و گاز

اهمیت روش ‌های تست ‌های غیر مخرب در صنایع نفت و گاز به دلایل متعددی بازمی‌گردد:

پیشگیری از حوادث فاجعه ‌بار: کوچک ‌ترین ترک یا نشت در خطوط لوله یا مخازن می‌تواند به انفجار یا آلودگی ‌های زیست‌ محیطی گسترده منجر شود.
افزایش عمر مفید تجهیزات: با تشخیص زود هنگام نقص ‌ها، امکان تعمیر یا جایگزینی به موقع تجهیزات فراهم می‌شود.
کاهش هزینه‌های عملیاتی: تست ‌های غیرمخرب به کاهش توقف ‌های برنامه ‌ریزی نشده در فرآیند تولید کمک می‌کنند.
رعایت الزامات قانونی و استاندارد ها: بسیاری از استاندارد های بین ‌المللی در صنعت نفت و گاز، انجام تست ‌های غیرمخرب را الزامی کرده ‌اند.
اطمینان از کیفیت جوش و مواد: در فرآیند های ساخت و نصب، آزمون‌های غیر مخرب نقش کلیدی در تایید سلامت جوشها و کیفیت مواد دارند.

در نتیجه، تست های غیر مخرب و نقش آن در صنعت نفت و گاز نه تنها به عنوان ابزارهای فنی، بلکه به عنوان اجزای کلیدی مدیریت ایمنی و کیفیت شناخته می‌شوند.

کاربرد های اصلی NDT در بخش نفت و گاز

نقش تست ‌های غیرمخرب در صنایع نفتی به گونه ‌ای است که تقریبا در تمامی مراحل عملیاتی حضور دارد:

بررسی خطوط لوله انتقال نفت و گاز: این لوله‌ ها در معرض خطر خوردگی، ترک و تنش‌ های مکانیکی هستند. تست ‌های التراسونیک به کمک عیب یاب التراسونیک، جریان گردابی و رادیوگرافی برای بررسی آنها به کار می‌ روند.
بازرسی جوش در ساخت و نصب تجهیزات: برای اطمینان از کیفیت جوش در مخازن، مبدل‌های حرارتی و دیگر سازه ‌های فلزی.
پایش شرایط تجهیزات در زمان بهره‌برداری: برای پایش مستمر وضعیت فنی تجهیزات حیاتی و شناسایی زودهنگام عیوب.
بازرسی مخازن ذخیره ‌سازی و تحت فشار: تشخیص زنگ‌ زدگی و خوردگی، تنش ‌های تجمعی یا پسماند و نشتی ‌های احتمالی.
کنترل کیفیت در حین ساخت قطعات حساس: اطمینان از کیفیت مواد اولیه و تولیدات پیش از نصب یا بهره‌ برداری.

انواع روش های NDT که در صنعت نفت و گاز به کار می ‌روند

در صنعت نفت و گاز، انتخاب روش مناسب آزمون غیرمخرب بسته به نوع تجهیزات، ماده، نوع عیب مورد انتظار و شرایط عملیاتی صورت می‌گیرد. در ادامه به مهمترین تکنیک‌های NDT و کاربرد آن‌ها در صنایع نفت و گاز می پردازم:

1. بازرسی چشمی (VT – Visual Testing)

ساده‌ ترین و درعین ‌حال ضروری ‌ترین روش بازرسی است که اغلب به عنوان اولین مرحله بررسی مورد استفاده قرار می‌گیرد. با استفاده از چشم غیرمسلح یا ابزارهایی مانند بروسکوپ و ویدئو اسکوپ، سطوح خارجی از نظر وجود ترک، خوردگی، تغییر شکل، نشتی یا نقص ‌های آشکار بررسی می‌شوند. استفاده از تجهیزات بازرسی چشمی به‌ویژه در جوشکاری خطوط لوله، اتصالات و سازه‌ های دریایی رایج است.

2. تست مایعات نافذ (PT – Liquid Penetrant Testing)

این روش برای شناسایی ترک‌ ها و ناپیوستگی ‌های سطحی فلزات غیرمغناطیسی مانند فولاد ضد زنگ، آلومینیوم و آلیاژهای مس مناسب است. مایع نافذ رنگی یا فلورسنت به سطح اعمال شده و پس از پاک‌ سازی، با استفاده از توسعه‌دهنده یا Developer، ناپیوستگی ‌های سطحی نمایان می ‌شوند. این روش در بازرسی شیرآلات، اتصالات، فلنج‌ ها و جوش ‌های حساس کاربرد دارد.

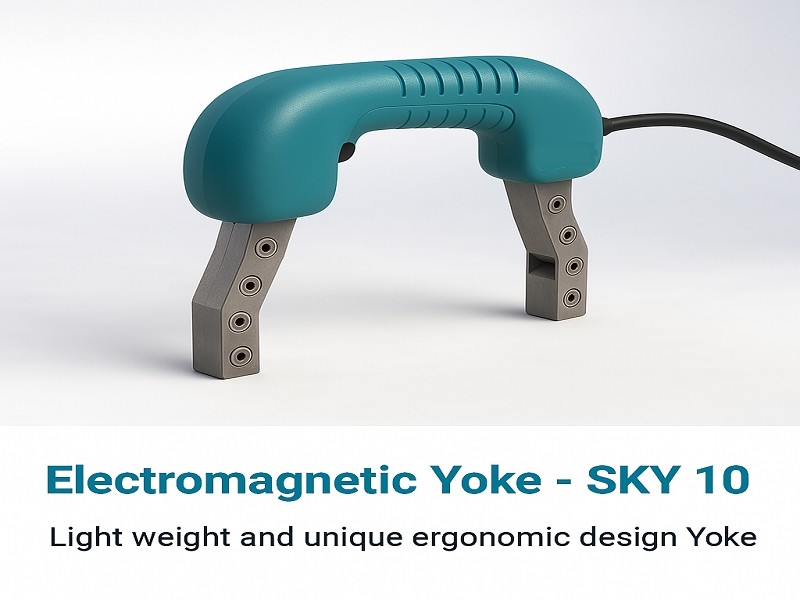

3. تست ذرات مغناطیسی (MT – Magnetic Particle Testing)

برای شناسایی عیوب سطحی و زیرسطحی در مواد فرومغناطیسی مانند فولادهای کربنی کاربرد دارد. قطعه به کمک دستگاه یوک مغناطیسی در میدان مغناطیسی تحریک شده و در صورت وجود ناپیوستگی، ذرات پودر مغناطیسی در آن محل تجمع می‌کنند. MT به ‌ویژه در بازرسی جوش‌ های تحت فشار، چرخ‌ دنده‌ها، شفت ‌ها و پیچ ‌ها استفاده می‌شود.

4. تست رادیوگرافی (RT – Radiographic Testing)

یکی از دقیق ‌ترین روش ‌ها برای بررسی عیوب داخلی مانند حفره‌ها، ترک ‌های حجیم یا نفوذ ناقص در جوش ‌ها است. از پرتوهای اشعه ایکس یا گاما به کمک دستگاه پرتابل X-ray استفاده می‌شود و نتایج به صورت تصاویر رادیوگرافی (فیلم یا دیجیتال) ثبت می‌شود. RT اغلب در بازرسی مخازن تحت فشار، اتصالات جوشی در خطوط لوله و تجهیزات حساس پالایشگاهی استفاده می‌شود.

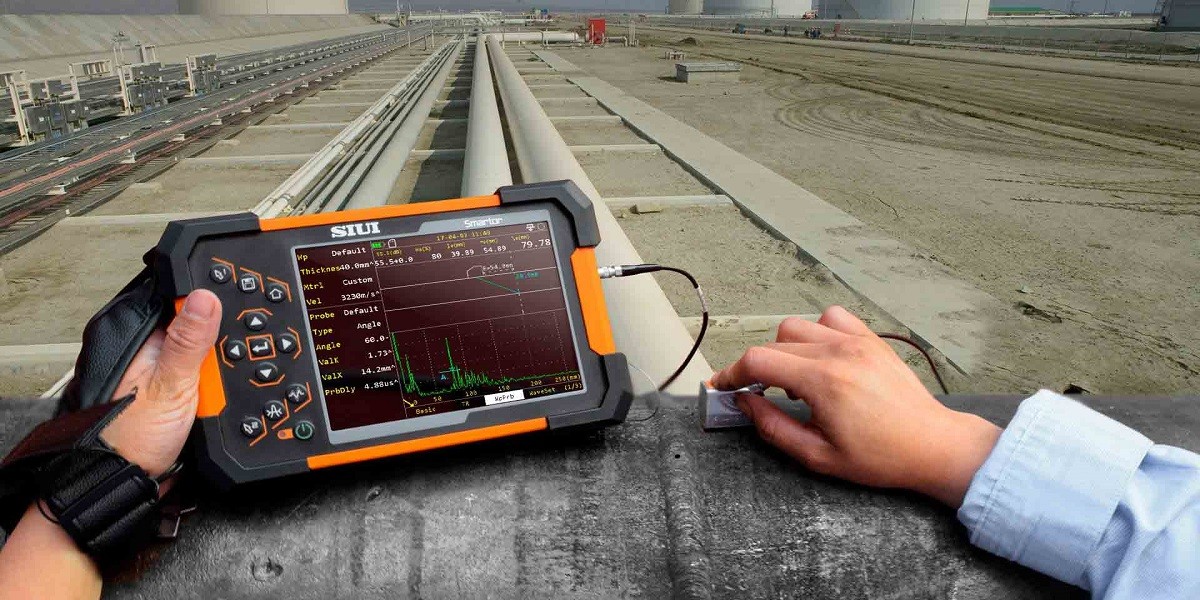

5. تست التراسونیک (UT – Ultrasonic Testing)

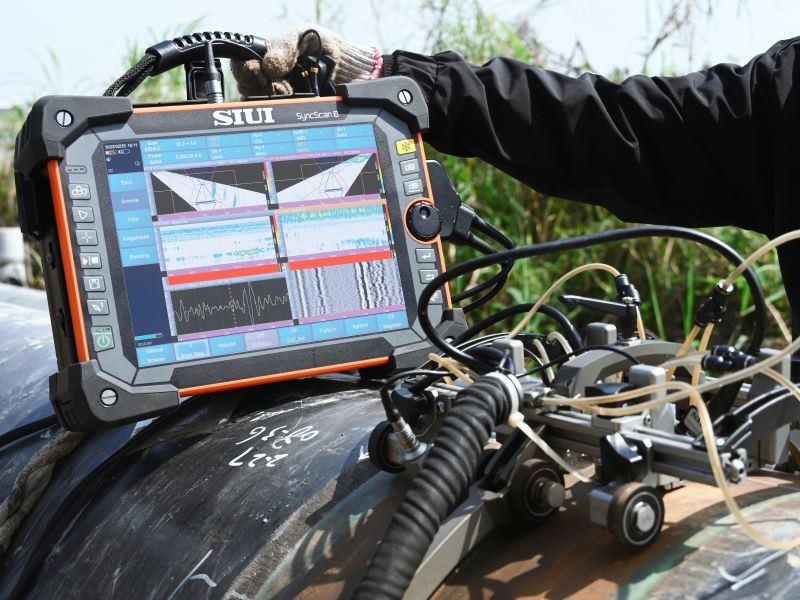

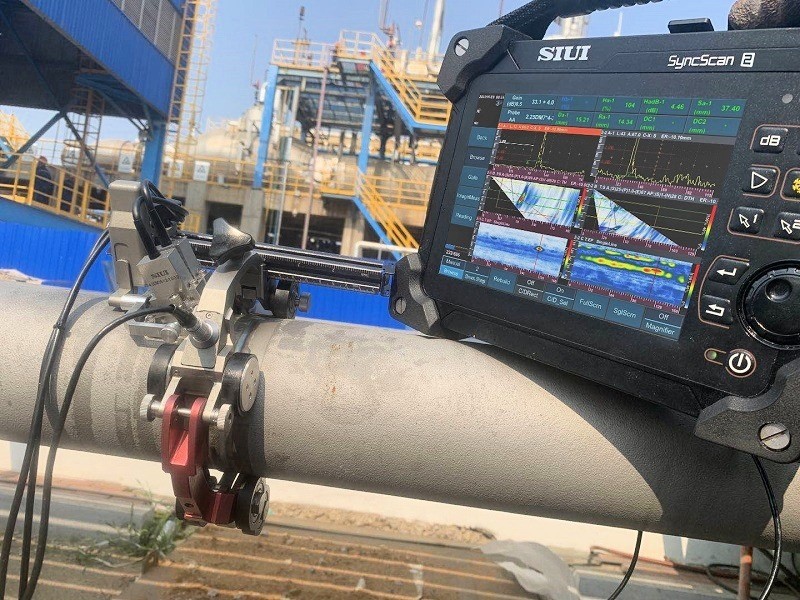

در این روش از امواج فراصوتی یا التراسونیک به کمک دستگاه عیب یاب التراسونیک برای شناسایی عیوب داخلی استفاده می ‌شود. امواج از یک پراب التراسونیک به داخل قطعه ارسال شده و بازتاب آنها از ناپیوستگی ‌ها و عیوب تحلیل می‌شود. UT یکی از پرکاربردترین و دقیق ‌ترین روشها در بازرسی خطوط لوله، دیگ‌ های بخار، توربین ‌ها و پره‌ های کمپرسور است. روش‌های پیشرفته مانند فیزاری Phased Array UT و Time of Flight Diffraction (TOFD) نیز برای تحلیل دقیق ‌تر جوش ها به کار می‌روند.

6. تست جریان گردابی (ET – Eddy Current Testing)

با استفاده از القای میدان مغناطیسی و تحلیل جریان‌ های گردابی ایجادشده، این روش برای شناسایی ترک‌ های ریز، خوردگی، نازک شدن دیواره لوله‌ ها و تغییرات در ساختار ماده کاربرد دارد. مناسب برای قطعات نازک و غیرقابل دسترسی مانند لوله‌های مبدل حرارتی است.

7. ترموگرافی مادون قرمز (IRT – Infrared Thermography)

در این روش، الگوهای حرارتی سطوح با استفاده از دوربین ‌های مادون قرمز ثبت می‌شود. نقاط داغ (Hot Spot) که ممکن است ناشی از اصطکاک، خوردگی یا نقص الکتریکی باشند، قابل شناسایی ‌اند. این روش به‌ ویژه در پایش شرایط تجهیزات دوار، تابلوهای برق و عایقها مفید است.

8. آکوستیک امیشن (AE – Acoustic Emission)

روشی پیشرفته برای پایش زنده ساختارهاست. سیگنال‌ های صوتی حاصل از رشد ترکها یا تغییرات ساختاری در هنگام بارگذاری، توسط سنسورها ثبت می‌شوند. AE برای بررسی مخازن تحت فشار، خطوط لوله مدفون و سازه‌ های تحت تنش کاربرد دارد.

9 . روش ‌های پیشرفته ترکیبی و رباتیک

در پروژه‌ های بزرگ، از سیستم ‌های بازرسی خودکار (Automated Inspection) با کمک دستگاه عیب یاب آلتراسونیک آرایه فازی اتومات AUT با ربات‌ های خزنده، پهپادها و تجهیزات هوشمند استفاده می‌شود. این سیستم‌ها با ترکیب چند روش مثلاً (UT + VT + IRT)، داده‌های دقیق‌تری ارائه می‌دهند و برای بازرسی در مناطق خطرناک یا دور از دسترس به کار می‌روند.

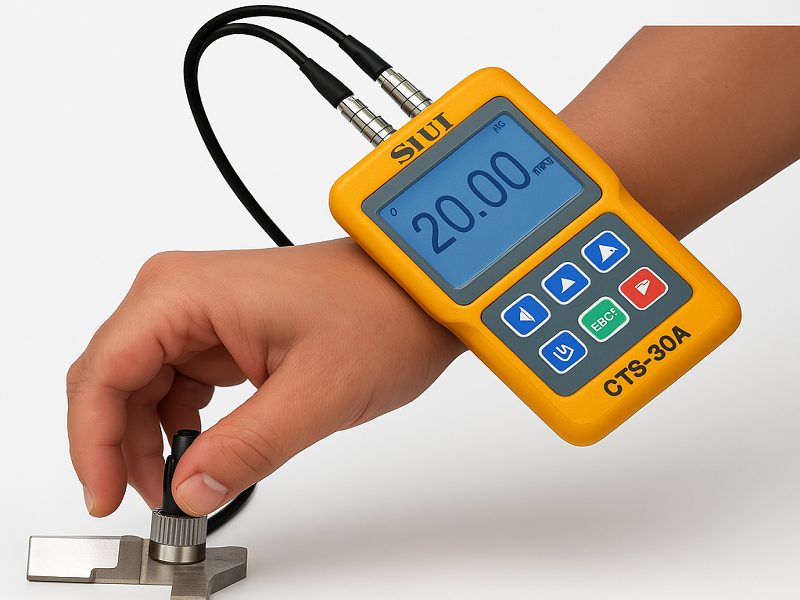

10. تست ضخامت ‌سنجی التراسونیک(UTT-Ultrasonic Thickness Testing)

تست ضخامت ‌سنجی التراسونیک یکی از مهم‌ترین و پرکاربردترین روش‌های NDT در صنعت نفت و گاز است که برای اندازه‌گیری ضخامت باقیمانده‌ دیواره‌ لوله‌ ها، مخازن، بویلرها و سایر تجهیزات فلزی به کار می‌رود. این روش به‌ ویژه برای ارزیابی خوردگی داخلی و فرسایش در تجهیزات که از داخل قابل رؤیت نیستند، بسیار مؤثر است. در این روش، با کمک ضخامت سنج التراسونیک امواج فراصوتی از طریق یک پروب به قطعه منتقل شده و زمان رفت ‌و برگشت آنها محاسبه می‌شود تا ضخامت دقیق ماده تعیین گردد. ضخامت‌ سنج اولتراسونیک به دلیل دقت بالا، سرعت انجام و قابلیت پایش دوره ‌ای وضعیت تجهیزات، بخش جدایی‌ ناپذیر از برنامه ‌های نگهداری و تعمیرات پیشگیرانه (PM) و پیش‌ بینانه (PdM) در صنایع نفت و گاز محسوب می‌شود.

این تکنیک ‌ها، نقش NDT در صنایع نفت و گاز را به عنوان یک ابزار کلیدی برای افزایش قابلیت اطمینان و ایمنی بیش از پیش برجسته کرده‌اند.

بیشتر بخوانید: راهنمای جامع تعمیر و نگهداری ضخامت‌سنج‌ اولتراسونیک

مزایای اجرای تست های غیر مخرب در عملیات نفت و گاز

اجرای تست‌ های غیرمخرب در عملیات نفت و گاز مزایای گسترده ‌ای به همراه دارد که شامل موارد زیر است:

تشخیص سریع و دقیق عیوب بدون توقف فرآیند تولید
افزایش بهره‌ وری و کاهش ریسک خرابی‌ های ناگهانی
کاهش نیاز به باز کردن یا تخریب تجهیزات برای بررسی
اطمینان از انطباق با استانداردهای بین‌المللی مانند API، ASME و ISO.
کاهش هزینه‌ های بیمه ‌ای و مسئولیت ‌های حقوقی ناشی از حوادث
افزایش ایمنی کارکنان و محیط زیست

از این منظر، آزمونهای غیر مخرب و تاثیرش در صنایع نفت و گاز نه فقط فنی، بلکه از منظر اقتصادی و زیست‌ محیطی نیز بسیار تعیین‌کننده است.

نتیجه‌گیری

در نهایت می‌توان گفت نقش تست ‌های غیرمخرب در صنعت نفت و گاز فراتر از یک تکنولوژی ساده و به عنوان یک نیاز حیاتی و غیرقابل‌ چشم ‌پوشی مطرح است. با توجه به ریسک ‌های بالا، هزینه‌ های سنگین و حساسیت‌ های زیست‌ محیطی، اهمیت NDT در صنعت نفت و گاز بیش از پیش اثبات شده است. اجرای منظم و صحیح این روشها می‌تواند از حوادث پیشگیری کند، کیفیت را تضمین نماید و طول عمر تجهیزات را افزایش دهد. در چشم ‌انداز توسعه پایدار، نقش NDT در صنایع نفت و گاز به عنوان یک عنصر بنیادین برای امنیت، بهره‌وری و رقابت ‌پذیری باقی خواهد ماند.
