پیگ هوشمند در بازرسی خط لوله یا پیگرانی هوشمند خط لوله از روش‌های پیشرفته ارزیابی سلامت خطوط انتقال نفت، گاز و سایر سیالات است که با استفاده از فناوریهای غیرمخرب، امکان شناسایی عیوب و کاهش خطر نشتی و خرابی را فراهم می‌کند. با افزایش اهمیت ایمنی و قابلیت اطمینان خطوط انتقال، استفاده از روش Intelligent Pigging به یکی از راهکارهای مهم در برنامه های نگهداری و تعمیرات پیشگیرانه تبدیل شده است. این فناوری با جمع‌آوری اطلاعات دقیق از وضعیت داخلی لوله، به اپراتورها کمک می‌کند تا خوردگی، ترک، کاهش ضخامت و سایر ناپیوستگی‌ها را شناسایی کرده و برای تعمیر یا تعویض بخش‌های آسیب‌دیده تصمیم‌گیری کنند.
در این مقاله، با عملکرد پیگ هوشمند، فناوریهای مورد استفاده، مراحل اجرای پیگرانی هوشمند خطوط لوله و نحوه تحلیل گزارش‌های حاصل از این بازرسی آشنا می‌شویم.

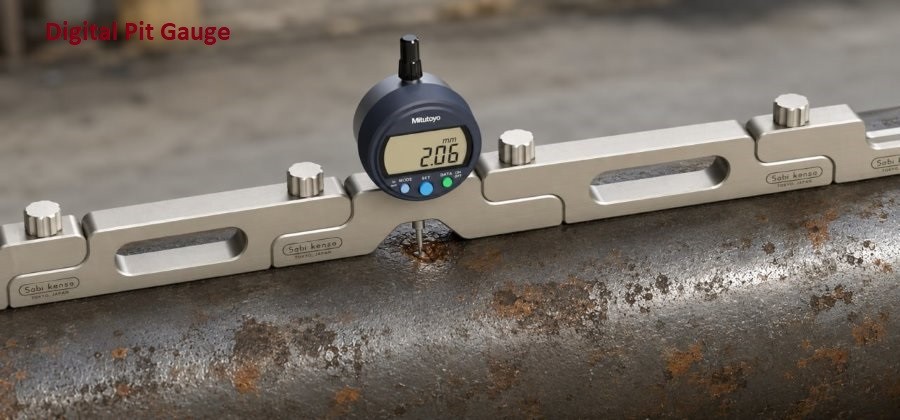

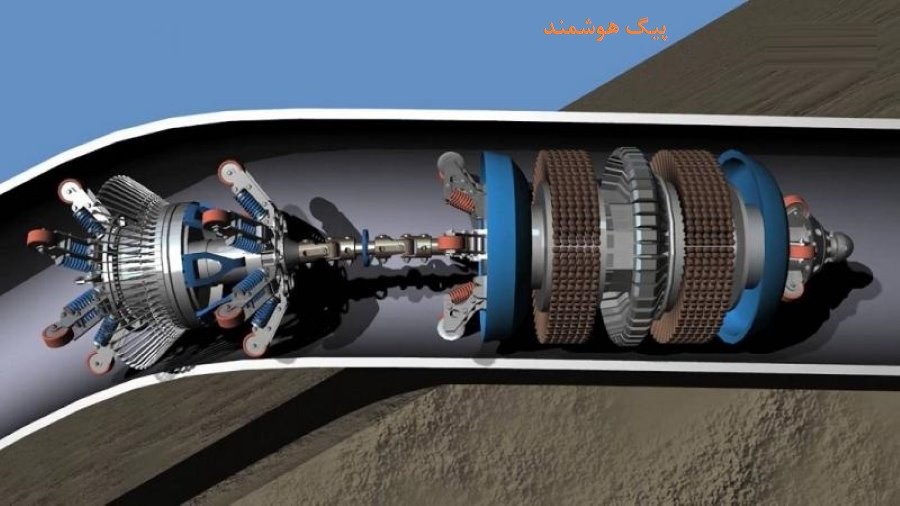

پیگ هوشمند چیست و چه فرقی با پیگ تمیزکننده دارد؟
پیگ هوشمند یا Smart PIG دستگاهی است که داخل خط لوله حرکت می‌کند و با استفاده از حسگرها، اطلاعات مربوط به وضعیت دیواره داخلی و بدنه لوله را ثبت می‌کند. این دستگاه معمولاً با فشار جریان سیال یا تجهیزات مخصوص به داخل خط رانده می‌شود و در طول مسیر، داده‌های مختلفی را برای تحلیل سلامت خط لوله جمع‌آوری می‌کند.

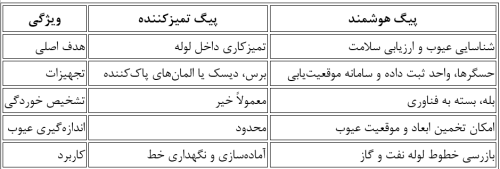

تفاوت اصلی پیگ هوشمند با پیگ تمیزکننده در هدف و تجهیزات آنهاست. پیگ تمیزکننده برای حذف رسوبات، موم، زنگ‌زدگی، مواد جامد و سایر آلودگی‌های داخلی لوله به کار می‌رود؛ اما پیگ هوشمند با استفاده از تجهیزات اندازه‌گیری و ثبت داده، برای ارزیابی وضعیت فنی خط طراحی شده است.
در بسیاری از پروژه ها، پیش از اجرای پیگرانی هوشمند، از پیگ های تمیزکننده و ابزارهای بررسی قابلیت عبور استفاده می‌شود تا احتمال گیرکردن ابزار بازرسی کاهش یابد.

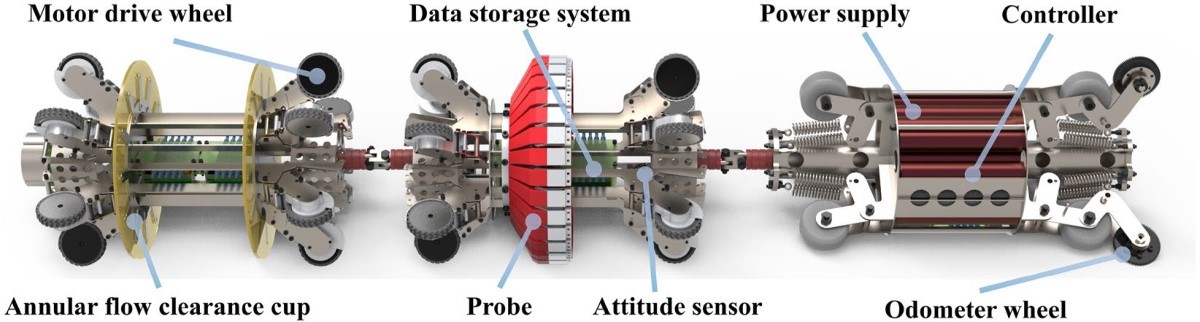

پیگ هوشمند چه عیوبی را تشخیص می‌دهد؟
یکی از مهم‌ترین مزایای پیگ هوشمند، شناسایی عیوبی است که ممکن است از سطح بیرونی لوله قابل مشاهده نباشند. نوع عیوب قابل تشخیص به فناوری حسگرها و طراحی ابزار بستگی دارد.
مهم‌ترین عیوب قابل شناسایی عبارت‌اند از:
- خوردگی داخلی و خارجی: کاهش ضخامت دیواره لوله بر اثر واکنش‌های شیمیایی یا الکتروشیمیایی.
- کاهش ضخامت: نازک شدگی موضعی یا گسترده که می‌تواند ظرفیت تحمل فشار لوله را کاهش دهد.
- ترک‌ها: عیوب خطی که در صورت مناسب بودن فناوری بازرسی، قابلیت شناسایی و اندازه‌گیری دارند.
- عیوب جوش: برخی ناپیوستگی‌های جوش، بسته به روش بازرسی و جهت قرارگیری عیب، قابل تشخیص هستند.
- تغییرات هندسی: بیضی‌شدگی، تغییر قطر و برخی موانع داخلی.
البته هیچ پیگ هوشمندی قادر به شناسایی قطعی تمام انواع عیوب نیست. انتخاب فناوری مناسب و بررسی محدودیت‌های تشخیص، برای دستیابی به نتایج قابل اعتماد ضروری است.
فناوریهای رایج پیگ هوشمند کدامند؟
فناوری مورد استفاده در پیگ هوشمند تعیین می‌کند که چه نوع عیوبی با چه دقتی قابل شناسایی هستند. سه فناوری اصلی در این زمینه عبارت‌اند از:
الف) نشت شار مغناطیسی (MFL)
در روش Magnetic Flux Leakage، میدان مغناطیسی در دیواره فولادی لوله ایجاد می‌شود. وجود خوردگی یا کاهش سطح مقطع فلز موجب تغییر میدان مغناطیسی و ایجاد نشت شار می‌شود. حسگرها این تغییرات را ثبت می‌کنند تا محل و ابعاد تقریبی عیوب مشخص شود.
این روش برای شناسایی خوردگی داخلی و خارجی در خطوط لوله فولادی کاربرد گسترده‌ای دارد، اما برای تشخیص و اندازه‌گیری دقیق ترک ها به‌تنهایی همیشه مناسب نیست.
ب) آزمون التراسونیک (UT)
در فناوری Ultrasonic Testing، امواج فراصوت برای اندازه‌گیری ضخامت دیواره یا شناسایی برخی ناپیوستگی ها استفاده می‌شوند. پیگ های مجهز به UT می‌توانند اطلاعاتی درباره ضخامت باقی‌مانده، خوردگی و برخی ترک‌ها ارائه دهند.
ج) فناوری میدان الکترومغناطیسی و جریان گردابی
روش‌هایی مانند Eddy Current و فناوریهای الکترومغناطیسی دیگر در کاربردهای خاص برای بررسی عیوب سطحی یا نزدیک به سطح استفاده می‌شوند. انتخاب روش به جنس لوله، نوع عیب مورد انتظار و طراحی ابزار بستگی دارد.
علاوه بر این موارد، ابزارهای هندسی (Caliper)، سامانه‌های اندازه‌گیری اینرسی و تجهیزات ترکیبی نیز در برخی پروژه‌ها به کار می‌روند. ابزارهای چندفناوری می‌توانند اطلاعات مکملی برای ارزیابی جامع‌تر سلامت خط فراهم کنند.
مراحل اجرای پیگ رانی هوشمند چگونه است؟
اجرای موفق پیگرانی هوشمند خطوط لوله به برنامه‌ریزی دقیق، آماده‌سازی مناسب و تحلیل تخصصی داده ها نیاز دارد.
مرحله اول: بررسی قابلیت عبور و آماده‌سازی خط
پیش از اجرای عملیات، اطلاعاتی مانند قطر داخلی، ضخامت، شعاع خم‌ها، شیرآلات، اتصالات، تغییرات قطر و شرایط جریان بررسی می‌شوند. همچنین، در صورت نیاز، پیگ های تمیزکننده و ابزارهای هندسی برای ارزیابی اولیه مسیر به کار می‌روند.
مرحله دوم: نصب پیگ در پیگ‌لانچر
پیگ‌لانچر محفظه ای است که ابزار از طریق آن وارد خط لوله می‌شود. پس از نصب دستگاه و انجام مراحل ایمن‌سازی، پیگ با استفاده از فشار و جریان سیال وارد خط می‌شود. رعایت دستورالعمل‌های بهره‌برداری، کنترل فشار و اجرای الزامات ایمنی در این مرحله ضروری است.
مرحله سوم: حرکت پیگ و ردیابی
پیگ در طول خط حرکت می‌کند و حسگرهای آن اطلاعات مربوط به دیواره و عیوب احتمالی را ثبت می‌کنند. سرعت حرکت باید در محدوده مجاز طراحی ابزار باشد؛ زیرا سرعت نامناسب می‌تواند کیفیت داده‌ها را کاهش دهد.
در مسیر، تجهیزات ردیابی سطحی یا سامانه‌های موقعیت‌یابی ابزار برای تخمین موقعیت پیگ و هماهنگی عملیات استفاده می‌شوند. این اطلاعات به تطبیق داده‌های ثبت شده با موقعیت واقعی عیوب کمک می‌کنند.
مرحله چهارم: دریافت پیگ در رسیور
در انتهای مسیر، پیگ وارد پیگ‌رسیور می‌شود. پس از انجام مراحل ایمن سازی، کاهش فشار و جداسازی مطابق دستورالعمل بهره برداری، دستگاه خارج می‌شود. سپس وضعیت ظاهری ابزار و عملکرد تجهیزات ثبت داده بررسی می‌شود.
مرحله پنجم: استخراج و پردازش داده ها
اطلاعات ذخیره‌شده به نرم‌افزارهای تخصصی منتقل می‌شوند. در این مرحله، سیگنالهای خام پردازش، عیوب احتمالی شناسایی و داده ها برای تهیه گزارش فنی آماده می‌شوند.

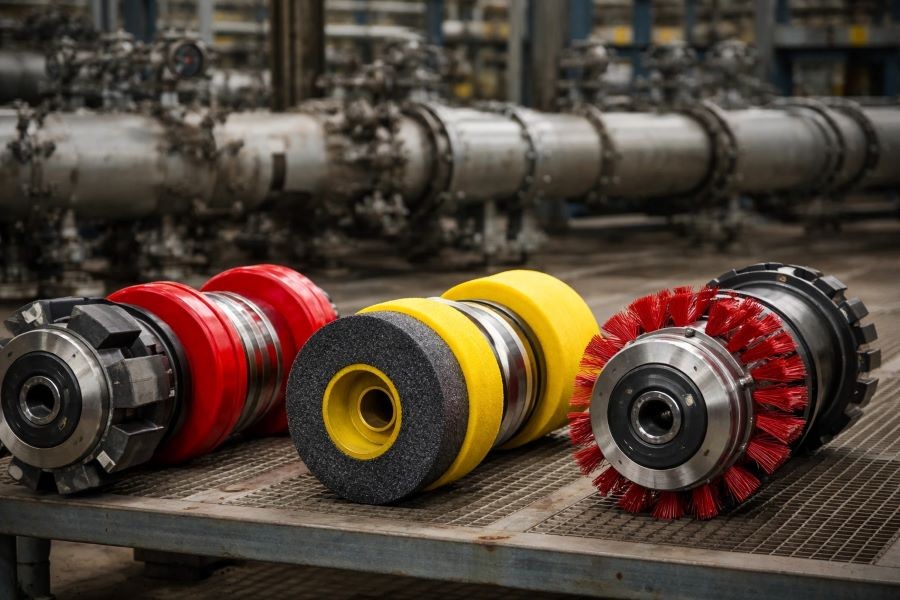

چه خطوطی قابل پیگ رانی نیستند و چه باید کرد؟
تمام خطوط لوله برای اجرای پیگرانی هوشمند مناسب نیستند. خطوطی که فاقد تجهیزات مناسب برای ورود و خروج پیگ هستند، قطر داخلی متغیر دارند یا دارای خم‌های تند، انشعابات خاص و محدودیت های هندسی هستند، ممکن است به ابزارهای ویژه یا اصلاحات عملیاتی نیاز داشته باشند.
مهم‌ترین محدودیت‌ها عبارت‌اند از:
- نبود پیگ لانچر و پیگ رسیور مناسب؛
- وجود شیرآلات یا اتصالاتی که عبور پیگ را محدود می‌کنند؛
- تغییرات ناگهانی قطر داخلی یا وجود موانع؛
- محدودیت سرعت جریان یا شرایط نامناسب فشار؛
- سازگار نبودن فناوری با جنس لوله یا نوع عیب مورد انتظار.
در چنین شرایطی، ابتدا باید امکان عبور ابزار و شرایط عملیاتی بررسی شود. در صورت نیاز می‌توان از پیگ‌های تخصصی، اصلاحات مهندسی مجاز یا روش‌های جایگزین بازرسی غیرمخرب استفاده کرد. روش‌هایی مانند آزمون التراسونیک موضعی، رادیوگرافی صنعتی، بازرسی مستقیم بخش‌های قابل دسترس یا سایر روش‌های متناسب با شرایط پروژه می‌توانند جایگزین یا مکمل پیگ رانی باشند.
گزارش پیگ هوشمند چگونه تحلیل می‌شود؟
گزارش Intelligent Pigging شامل اطلاعاتی درباره محل، نوع و ابعاد تخمینی عیوب شناسایی‌شده است. این گزارش معمولاً شامل نقشه مسیر، فهرست عیوب، مشخصات هندسی، داده‌های خوردگی و اطلاعات مربوط به کیفیت و محدودیت‌های بازرسی می‌شود.
تحلیل گزارش باید توسط متخصصان بازرسی و یکپارچگی خطوط لوله انجام شود. مهم‌ترین مراحل عبارت‌اند از:
- بررسی کیفیت داده‌ها: اطمینان از مناسب بودن پوشش بازرسی، عملکرد ابزار و اعتبار داده‌های ثبت شده.
- طبقه بندی عیوب: تفکیک خوردگی، ترک، تغییر شکل و سایر ناپیوستگی‌ها.
- تعیین ابعاد و موقعیت: بررسی طول، عرض، عمق تخمینی و محل هر عیب بر اساس قابلیت‌های ابزار.
- ارزیابی ریسک: بررسی تأثیر عیب بر ایمنی و قابلیت بهره‌برداری خط با توجه به فشار، جنس لوله، ضخامت و شرایط کاری.
- تعیین اقدامات اصلاحی: اولویت بندی تعمیرات، بازرسی تکمیلی یا پایش مجدد بر اساس نتایج ارزیابی مهندسی.
برای ارزیابی اهمیت عیوب، در صورت کاربرد می‌توان از روش‌های پذیرفته شده ارزیابی یکپارچگی، از جمله روش‌های مناسب مبتنی بر استانداردهای صنعت خطوط لوله، استفاده کرد. لازم است عدم قطعیت اندازه‌گیری و محدودیت‌های ابزار نیز در تصمیم‌گیری لحاظ شوند؛ زیرا ابعاد گزارش شده لزوماً برابر با ابعاد واقعی عیب نیستند.
نتیجه‌گیری
پیگ هوشمند در بازرسی خط لوله از روش‌های مؤثر برای شناسایی عیوب، ارزیابی سلامت و افزایش ایمنی خطوط انتقال است. فناوری Intelligent Pigging با استفاده از روش‌هایی مانند نشت شار مغناطیسی و آزمون التراسونیک، امکان شناسایی بسیاری از انواع خوردگی، کاهش ضخامت و برخی ناپیوستگی‌های دیگر را فراهم می‌کند. بااین‌حال، موفقیت عملیات به انتخاب صحیح ابزار، آماده‌سازی خط، اجرای ایمن، کیفیت داده‌ها و تحلیل تخصصی گزارش وابسته است. استفاده اصولی از Smart PIG می‌تواند به کاهش ریسک خرابی، برنامه‌ریزی بهتر تعمیرات و افزایش عمر مفید خطوط لوله نفت و گاز کمک کند.
سوالات متداول
۱. پیگ هوشمند چه تفاوتی با پیگ معمولی دارد؟
پیگ معمولی اغلب برای تمیزکاری یا جداسازی سیالات استفاده می‌شود؛ اما پیگ هوشمند دارای حسگرها و تجهیزات ثبت داده است و برای ارزیابی وضعیت فنی و شناسایی عیوب خط لوله به کار می‌رود.
۲. آیا پیگ هوشمند تمام عیوب خطوط لوله را تشخیص می‌دهد؟
خیر. قابلیت تشخیص به فناوری ابزار، نوع عیب، جهت قرارگیری آن، شرایط خط و کیفیت داده‌ها بستگی دارد. گاهی برای تأیید عیب به روش‌های مکمل نیاز است.
3. هر چند وقت یک بار باید پیگرانی هوشمند انجام شود؟
فاصله زمانی ثابتی برای تمام خطوط وجود ندارد. تناوب بازرسی بر اساس ارزیابی ریسک، سابقه خوردگی، شرایط بهره‌برداری، نتایج بازرسی‌های قبلی و الزامات قانونی یا استانداردهای مرتبط تعیین می‌شود.
