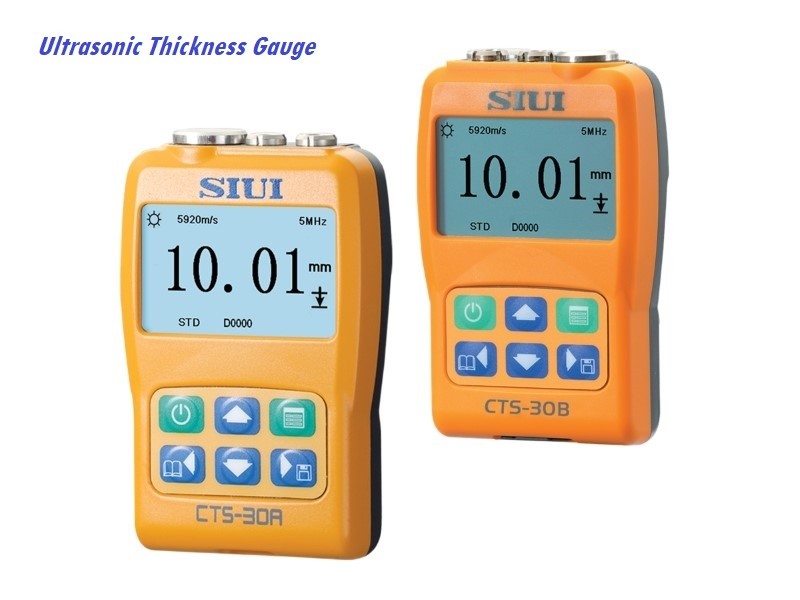

خطاهای رایج ضخامت سنجی از مهمترین عواملی هستند که میتوانند دقت اندازهگیری را در بازرسیهای صنعتی تحت تأثیر قرار دهند. در بسیاری از صنایع از جمله نفت و گاز، پتروشیمی، نیروگاهها، صنایع دریایی، خودروسازی و ساخت تجهیزات فلزی، نتایج حاصل از ضخامت سنج اولتراسونیک مبنای تصمیمگیری درباره سلامت تجهیزات، میزان خوردگی و برنامه ریزی تعمیرات است. بنابراین حتی اختلافی در حد چند دهم میلیمتر نیز میتواند پیامدهای اقتصادی و ایمنی قابل توجهی به همراه داشته باشد.
در این مقاله علاوه بر بررسی مهمترین دلایل بروز خطا، به خطای اندازهگیری ضخامت سنج التراسونیک، روشهای عیب یابی مشکلات رایج با ضخامت سنج های پوشش خواهیم پرداخت.
خطاهای کالیبراسیون؛ رایجترین دلیل اندازهگیری غلط
اگر از کارشناسان بازرسی فنی سؤال کنید که رایجترین علت اختلاف بین مقدار واقعی و مقدار نمایش داده شده توسط دستگاه چیست، تقریباً همه یک پاسخ مشترک خواهند داشت: کالیبراسیون نادرست.
بیش از هر عامل دیگری، تنظیمات اشتباه دستگاه باعث ایجاد خطا در اندازهگیری میشود. بسیاری از کاربران تصور میکنند کالیبراسیون تنها هنگام خرید دستگاه انجام میشود، در حالی که در پروژه های حرفه ای لازم است قبل از شروع هر شیفت کاری یا هنگام تغییر شرایط اندازهگیری، دستگاه مجدداً کالیبره شود.
خطاهای متداول در کالیبراسیون:
- استفاده از بلوک مرجع غیر استاندارد
- کالیبره کردن دستگاه با بلوکی که جنس آن با قطعه متفاوت است.
- انتخاب اشتباه سرعت انتشار صوت (Velocity)
- تغییر پروب بدون انجام کالیبراسیون مجدد
یکی از اشتباهات متداول این است که اپراتور سرعت صوت فولاد را برای اندازهگیری آلومینیوم یا استیل ضدزنگ استفاده میکند. در چنین شرایطی، حتی اگر دستگاه از بهترین برندهای دنیا باشد، نتیجه اندازهگیری صحیح نخواهد بود. اختلاف سرعت صوت بین مواد مختلف قابل توجه است. بنابراین تنظیم نادرست این پارامتر یکی از مهمترین دلایل خطای اندازهگیری ضخامت سنج التراسونیک محسوب میشود.
چگونه از خطاهای کالیبراسیون جلوگیری کنیم؟
برای افزایش دقت اندازهگیری توصیه میشود اقدامات زیر همواره انجام شوند:
- پیش از شروع هر پروژه دستگاه را کالیبره کنید.
- از بلوکهای مرجع دارای گواهی کالیبراسیون استفاده کنید.
- در صورت تعویض پروب یا کابل، دستگاه را دوباره تنظیم کنید.
- سرعت صوت را مطابق مشخصات واقعی قطعه وارد کنید.
- پس از هر چند ساعت کار، صحت اندازهگیری را مجدداً کنترل کنید.

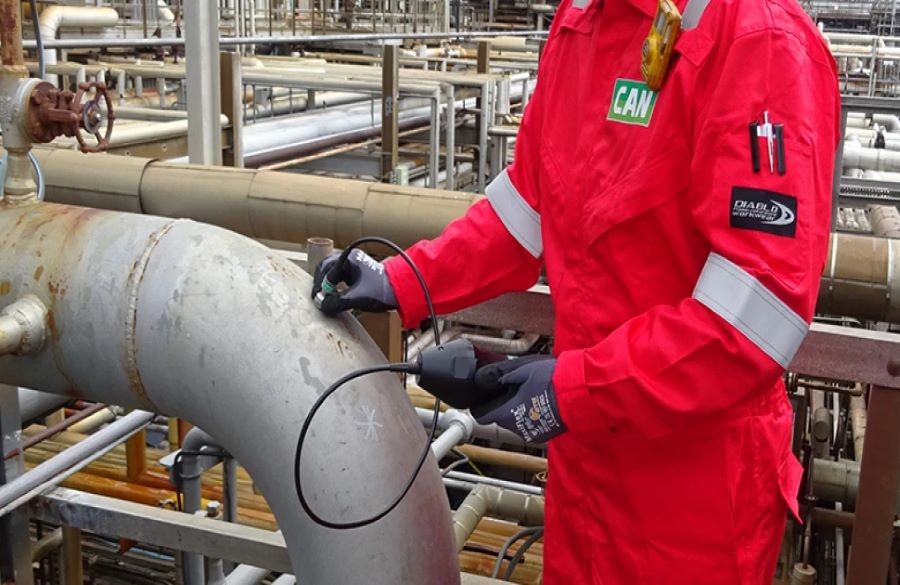

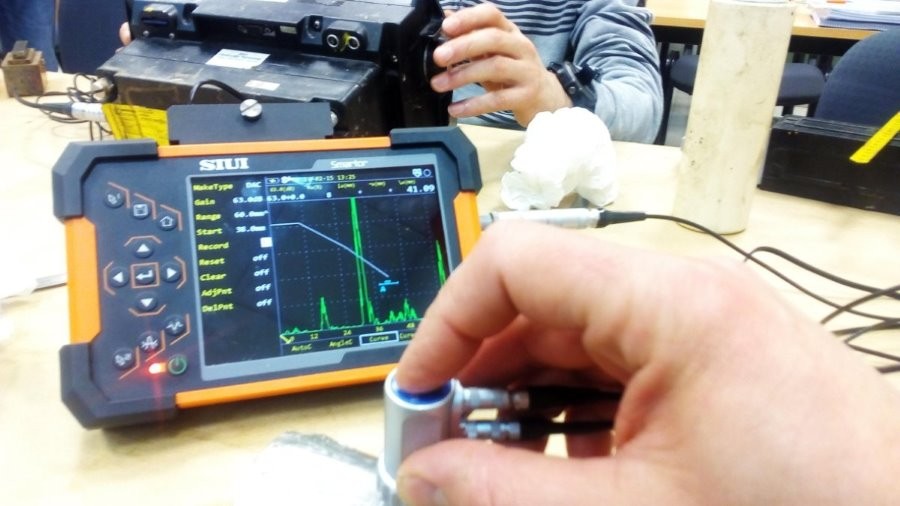

خطاهای کوپلنت و تماس پروب؛ مشکلات میدانی که نادیده گرفته میشوند
پس از کالیبراسیون، بیشترین خطاهای عملیاتی مربوط به نحوه قرار گرفتن پروب روی سطح و استفاده صحیح از کوپلنت است. با وجود سادگی این موضوع، درصد قابل توجهی از اندازهگیریهای اشتباه دقیقاً به همین عامل مربوط میشوند.
امواج اولتراسونیک قادر نیستند از لایه هوا بین پروب و قطعه عبور کنند. به همین دلیل استفاده از کوپلنت مناسب برای انتقال انرژی صوتی ضروری است. اگر کوپلنت به اندازه کافی استفاده نشود یا سطح قطعه آلودگی، زنگزدگی یا رنگ ضخیم داشته باشد، بخشی از امواج بازتاب شده و دستگاه مقدار نادرستی را نمایش خواهد داد.
رایجترین اشتباهات هنگام استفاده از کوپلنت:
- استفاده از مقدار بسیار کم کوپلنت
- استفاده بیش از حد از کوپلنت که موجب ناپایداری پروب میشود.
- خشک شدن کوپلنت هنگام اندازهگیریهای طولانی
- استفاده از کوپلنت نامناسب برای دماهای بالا
- قرار گرفتن پروب با زاویه نسبت به سطح
- فشار بیش از حد یا کمتر از حد استاندارد روی پروب
- اندازهگیری روی سطوح زبر بدون آمادهسازی مناسب
در بسیاری از مواقع، پاسخ سؤال چرا ضخامت سنج عدد اشتباه نشان میدهد تنها در بررسی همین موارد ساده نهفته است. پیش از متهم کردن دستگاه به خرابی، لازم است وضعیت سطح، کیفیت کوپلنت و نحوه تماس پروب با قطعه بررسی شود.
تأثیر جنس ماده بر دقت اندازهگیری؛ خطاهایی که دستگاه نمیتواند تشخیص دهد
یکی از رایجترین اشتباهاتی که حتی کاربران باتجربه نیز گاهی مرتکب میشوند، این است که تصور میکنند ضخامت سنج اولتراسونیک به صورت خودکار جنس قطعه را تشخیص میدهد. در حقیقت، اغلب ضخامت سنج های اولتراسونیک تنها بر اساس سرعت انتشار امواج صوتی که توسط اپراتور تنظیم شده است، ضخامت را محاسبه میکنند و هیچ شناختی از جنس واقعی قطعه ندارند.
به همین دلیل اگر سرعت صوت اشتباه انتخاب شود، دستگاه بدون نمایش هیچ هشدار یا خطایی، عددی ارائه میدهد که از نظر ظاهری کاملاً معتبر به نظر میرسد اما با ضخامت واقعی اختلاف دارد. این موضوع یکی از مهمترین دلایل خطای اندازهگیری ضخامت سنج التراسونیک محسوب میشود.
عواملی که به جنس ماده مربوط میشوند:
- تفاوت سرعت صوت در فلزات مختلف
- تغییر خواص صوتی آلیاژها پس از عملیات حرارتی
- ساختار دانهای در فولادهای ریختهگری
- وجود تخلخل یا ناخالصی در قطعه
- لایههای اکسید یا پوششهای ضخیم
- قطعات دولایه یا چندلایه (Cladded Materials)
در این شرایط، استفاده از نمونه مرجع همجنس با قطعه و تنظیم دقیق سرعت صوت، نقش مهمی در کاهش خطا دارد.
بیشتر بخوانید: تفاوت ضخامت سنج A-scan و B-scan چیست؟ بررسی دقیق

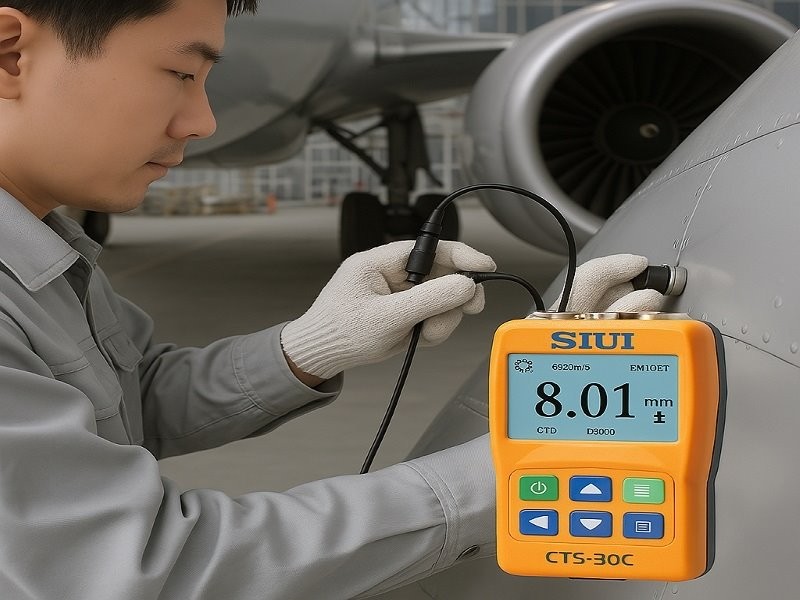

خطای دما؛ عامل پنهانی که دقت اندازهگیری را خراب میکند
یکی از عوامل کمتر مورد توجه اما بسیار مهم، دمای قطعه است. بسیاری از کاربران تصور میکنند دمای محیط تأثیر ناچیزی بر نتایج دارد، در حالی که با افزایش دما، سرعت انتشار امواج اولتراسونیک در اغلب فلزات کاهش مییابد و این تغییر مستقیماً بر مقدار اندازهگیری اثر میگذارد.
به عنوان مثال، هنگام بازرسی خطوط بخار، دیگهای بخار، تجهیزات پالایشگاهی، مبدلهای حرارتی یا لولههای داغ، اگر ضریب اصلاح دما اعمال نشود، اندازهگیری میتواند چندین دهم میلیمتر با مقدار واقعی اختلاف داشته باشد.
از سوی دیگر، همه پروبها برای کار در دماهای بالا طراحی نشدهاند. استفاده از پروب استاندارد روی قطعات بسیار داغ ممکن است علاوه بر ایجاد خطا، به کریستال داخلی پروب نیز آسیب برساند.
علائم بروز خطای ناشی از دما:
- نوسان مداوم اعداد نمایشگر
- کاهش تکرارپذیری اندازهگیری
- اختلاف زیاد بین دو اندازهگیری متوالی
- کاهش کیفیت سیگنال دریافتی
- قطع و وصل شدن سیگنال اکو

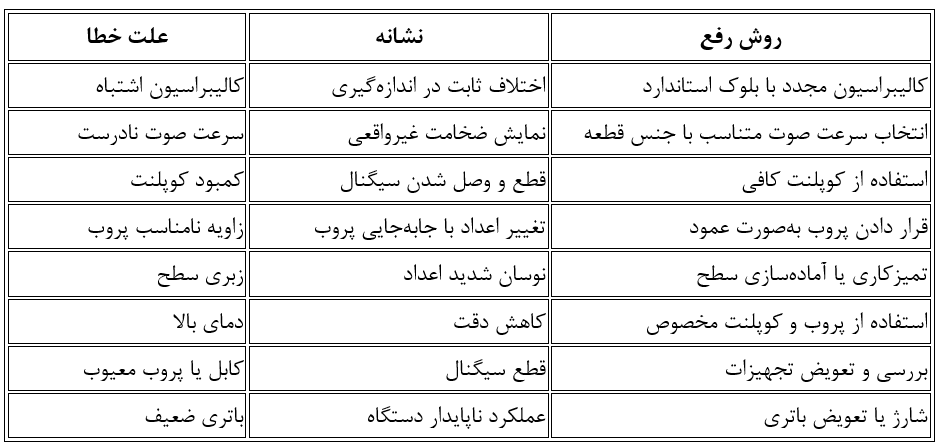

جدول جامع خطاهای رایج ضخامت سنجی و روش رفع آن
چک لیست حرفهای کاهش خطا در ضخامت سنجی
پیش از شروع اندازهگیری، رعایت یک چک لیست ساده میتواند بخش بزرگی از خطاهای انسانی را حذف کند.
قبل از اندازهگیری
- بررسی سلامت پروب و کابل
- کنترل شارژ باتری
- تمیز بودن سطح قطعه
- انتخاب جنس صحیح ماده
- تنظیم سرعت صوت
- کالیبراسیون دستگاه
- انتخاب کوپلنت مناسب
هنگام اندازهگیری
- ثابت نگه داشتن پروب
- وارد کردن فشار یکنواخت
- اندازهگیری در چند نقطه
پس از اندازهگیری
- مقایسه نتایج با سوابق قبلی
- بررسی نقاط دارای اختلاف زیاد
- ذخیره اطلاعات برای تحلیل روند خوردگی
بیشتر بخوانید: بهترین ضخامت سنج برای خطوط لوله کدام است؟
نکات تخصصی کارشناسان NDT
- هیچگاه تنها به یک عدد اندازهگیری اکتفا نکنید؛ حداقل سه اندازهگیری در هر نقطه انجام دهید.
- در بازرسی خطوط لوله، علاوه بر ضخامت، الگوی خوردگی را نیز بررسی کنید.
- برای قطعات با انحنای زیاد، از پروب متناسب با شعاع انحنا استفاده کنید.
- اگر نتایج غیرعادی مشاهده شد، ابتدا کالیبراسیون، سرعت صوت و وضعیت پروب را بررسی کنید؛ در بسیاری از موارد پاسخ این سؤال که چگونه مشکلات رایج ضخامت سنج فولاد را عیب یابی کنیم؟ در همین سه مورد خلاصه میشود.
نتیجه گیری
خطاهای رایج ضخامت سنجی معمولاً ناشی از خرابی دستگاه نیستند، بلکه در اغلب موارد به عواملی مانند کالیبراسیون نادرست، انتخاب اشتباه سرعت صوت، استفاده نامناسب از کوپلنت، شرایط سطح، دمای قطعه و خطاهای اپراتور مربوط میشوند. شناخت این عوامل و رعایت اصول صحیح کار با ضخامت سنج اولتراسونیک باعث افزایش دقت اندازهگیری، کاهش هزینههای بازرسی و جلوگیری از تصمیمگیریهای اشتباه در صنایع مختلف خواهد شد.
همانطور که در این مقاله بررسی شد، بسیاری از مواردی که کاربران با عنوان چرا ضخامت سنج عدد اشتباه نشان میدهد مطرح میکنند، با چند بررسی ساده قابل تشخیص و رفع هستند. کنترل کالیبراسیون، تنظیم سرعت صوت متناسب با جنس قطعه، استفاده از کوپلنت مناسب، آمادهسازی سطح و انتخاب پروب صحیح، مهمترین اقداماتی هستند که باید پیش از هر اندازهگیری انجام شوند.
