تفاوت ضخامت سنج A-scan و B-scan یکی از مهمترین موضوعاتی است که هنگام انتخاب یک ضخامت سنج اولتراسونیک برای بازرسی صنعتی باید به آن توجه کرد. تفاوت A-scan و B-scan تنها در نحوه نمایش اطلاعات نیست، بلکه بر دقت تحلیل، سرعت بازرسی، قابلیت تشخیص عیوب و حتی تصمیمگیری در مورد وضعیت قطعه نیز تأثیر مستقیم دارد. در صنایع نفت، گاز، پتروشیمی، نیروگاهی و خطوط انتقال، شناخت قابلیت های هر یک از این فناوریها به انتخاب صحیح دستگاه و افزایش دقت بازرسی کمک میکند.
در این مقاله به صورت کامل با عملکرد A-scan و B-scan آشنا میشویم، تفاوت های آنها را بررسی میکنیم، کاربردهای هر روش را توضیح میدهیم و در نهایت بهترین دستگاه های دارای قابلیت B-scan را معرفی خواهیم کرد.
A-scan در ضخامت سنج التراسونیک چیست و چه اطلاعاتی نشان میدهد؟
A-scan یا Amplitude Scan سادهترین و متداولترین روش نمایش سیگنال در دستگاه های ضخامت سنج التراسونیک است. در این روش، دستگاه تنها سیگنالهای بازتاب شده از داخل قطعه را به صورت یک نمودار نمایش میدهد.
در تصویر A-scan:
- محور افقی نشاندهنده زمان یا عمق است.
- محور عمودی دامنه یا شدت سیگنال را نمایش میدهد.
- هر قله (Peak) بیانگر بازتاب موج از یک مرز داخلی یا سطح پشت قطعه است.
در اکثر ضخامت سنجهای معمولی، کاربر تنها عدد ضخامت را مشاهده میکند؛ اما در مدل های حرفهای تر، امکان مشاهده نمودار A-scan نیز وجود دارد که به اپراتور کمک میکند کیفیت سیگنال را ارزیابی کند.
مزایای A-scan:
- سرعت بسیار بالا
- دقت مناسب در اندازهگیری ضخامت
- مناسب برای اندازهگیری های نقطه ای
محدودیتهای A-scan:
- تنها یک نقطه را اندازهگیری میکند.
- تصویری از ساختار داخلی قطعه ارائه نمیدهد.
- تشخیص خوردگی های گسترده دشوارتر است.
- وابستگی بیشتری به مهارت اپراتور دارد.
به همین دلیل، با توجه به تفاوت ضخامت سنج A-scan و B-scan اگر هدف تنها اندازهگیری ضخامت یک نقطه باشد، A-scan گزینه مناسبی است؛ اما برای ارزیابی وضعیت کلی یک قطعه، معمولاً کافی نیست.

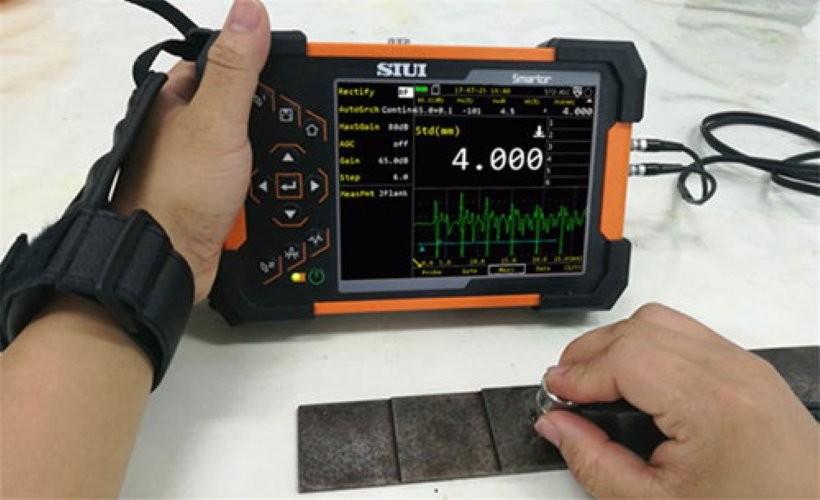

B-scan چیست و چگونه یک تصویر مقطعی از ماده ایجاد میکند؟
بسیاری از کاربران این سؤال را مطرح میکنند که B-scan چه تفاوتی با روش های معمول دارد؟ B-scan یا Brightness Scan روشی است که اطلاعات حاصل از صدها یا هزاران اندازهگیری متوالی را در کنار هم قرار داده و یک تصویر دو بعدی از مقطع قطعه ایجاد میکند.
در این روش:
- پروب روی سطح حرکت میکند.
- دستگاه به صورت پیوسته ضخامت را اندازهگیری میکند.
- تمامی دادهها در کنار هم قرار گرفته و یک تصویر مقطعی تشکیل میشود.
به همین دلیل، اپراتور میتواند تغییرات ضخامت، نواحی خورده شده، حفرهها و کاهش ضخامت را به صورت تصویری مشاهده کند.
این قابلیت باعث شده است که B-scan در بسیاری از پروژه های بازرسی خوردگی به یک استاندارد تبدیل شود.
تفسیر تصویر B-scan در NDT
یکی از مهمترین مزایای این فناوری، تفسیر تصویر B-scan در NDT است.
در تصویر B-scan معمولاً:
- قسمت های سالم ضخامت یکنواخت دارند.
- کاهش ضخامت به صورت فرورفتگی دیده میشود.
- خوردگی موضعی کاملاً مشخص است.
- حفره ها و خوردگی های عمیق به راحتی قابل تشخیص هستند.
در بسیاری از پروژههای بازرسی خطوط لوله، مشاهده تصویر B-scan نسبت به مشاهده یک عدد ساده، اطلاعات بسیار بیشتری در اختیار بازرس قرار میدهد. به همین دلیل شرکت های بازرسی حرفهای معمولاً از دستگاههای مجهز به B-scan استفاده میکنند.
تفاوتهای کلیدی A-scan و B-scan (مقایسه جدولی)

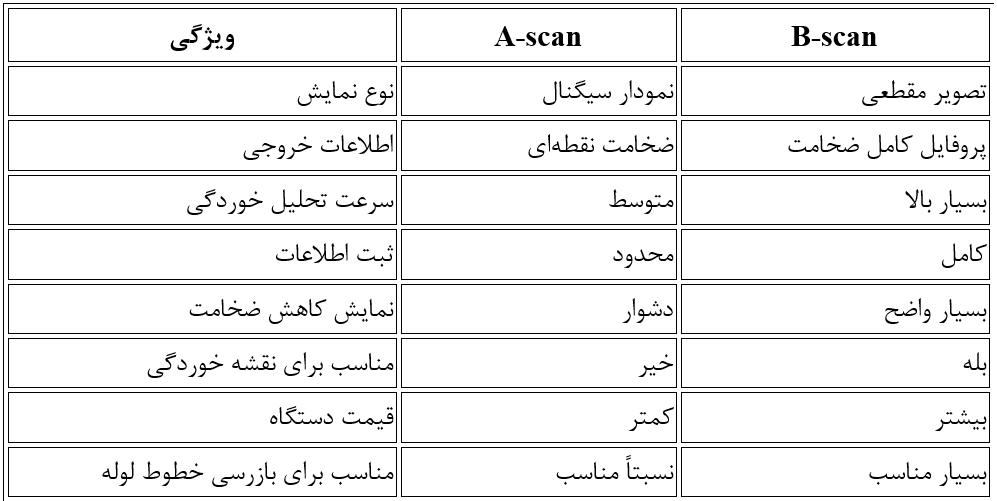

جدول زیر مهمترین تفاوتهای این دو فناوری را نشان میدهد.
در واقع، تفاوت ضخامت سنج A-scan و B-scan در میزان اطلاعاتی است که به کاربر ارائه میشود، A-scan تنها یک مقدار عددی یا یک سیگنال نمایش میدهد، در حالی که B-scan نمایی از وضعیت کل مقطع را در اختیار بازرس قرار میدهد.

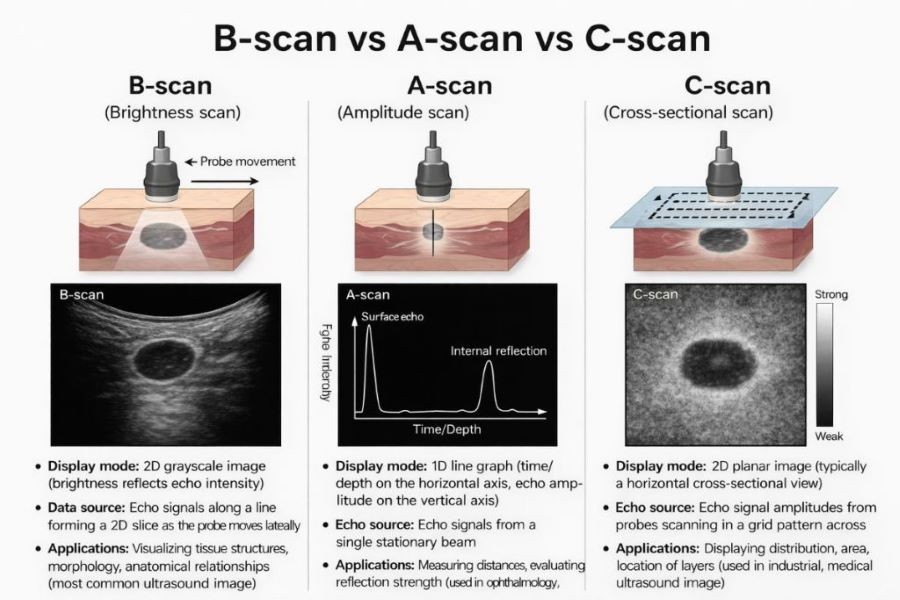

مقایسه A-scan ،B-scan و C-scan التراسونیک
یکی از موضوعاتی که معمولاً هنگام خرید تجهیزات NDT مطرح میشود، مقایسه A-scan، B-scan ،C-scan التراسونیک است.
A-scan
- نمایش سیگنال
- مناسب اندازهگیری نقطهای
- سریع و اقتصادی
B-scan
- نمایش مقطع
- مناسب بررسی خوردگی
- مناسب خطوط لوله
- امکان مشاهده تغییرات ضخامت
C-scan
- نمایش نقشه دوبعدی از سطح
- مناسب اسکن کامل قطعات
- مورد استفاده در صنایع هوافضا
- مناسب بررسی کامپوزیت ها و قطعات حساس
به طور کلی:
- A-scan برای اندازهگیری ساده مناسب است.
- B-scan برای بررسی خوردگی بهترین انتخاب محسوب میشود.
- C-scan کاملترین روش تصویربرداری در آزمون های التراسونیک است اما تجهیزات گرانتر و پیچیدهتری نیاز دارد.
کاربردهای B-scan در بازرسی خطوط لوله، مخازن و سازههای فلزی
امروزه مهمترین کاربرد فناوری B-scan در پروژههای مدیریت خوردگی است.
۱. بازرسی خطوط لوله
در پروژههای انتقال نفت، گاز و آب، B-scan ضخامت سنج خوردگی لوله امکان مشاهده تغییرات ضخامت در طول مسیر اسکن را فراهم میکند.
این قابلیت باعث میشود:
- خوردگی موضعی تشخیص داده شود.
- نواحی بحرانی مشخص شوند.
- نیاز به تعمیر سریعتر شناسایی گردد.
۲. بازرسی مخازن ذخیره
در کف مخازن معمولاً خوردگی به صورت موضعی ایجاد میشود.
با استفاده از B-scan میتوان:
- کاهش ضخامت کف مخزن را مشاهده کرد.
- مناطق مستعد نشت را شناسایی نمود.
- برنامه تعمیرات را دقیقتر تدوین کرد.
۳. بازرسی سازه های فلزی
در صنایع دریایی، نیروگاهی و پتروشیمی، بسیاری از سازه ها در معرض خوردگی قرار دارند.
نمایش B-scan کمک میکند:
- خوردگی زیر پوشش بهتر تشخیص داده شود.
- وضعیت کلی سازه ارزیابی گردد.
- گزارشهای تصویری مستند تهیه شود.
بهترین دستگاه های ضخامت سنج التراسونیک با قابلیت B-scan معرفی و مقایسه
در حال حاضر شرکتهای مختلفی دستگاههای مجهز به B-scan تولید میکنند. برخی از شناختهشدهترین مدل ها عبارتاند از:
Olympus 38DL PLUS
مزایا:
- کیفیت تصویر بسیار بالا
- نمایش همزمان A-scan و B-scan
- مناسب صنایع نفت و گاز
- دقت اندازهگیری بسیار زیاد
Krautkramer DMS Go
مزایا:
- مناسب صنعت نفت و گاز و پتروشیمی
- عملکرد و دقت بسیار عالی
- ثبت تصاویر B-scan
- مقاومت بالا در شرایط محیطی و صنعتی
SIUI Smartor Series
مزایا:
- قیمت مناسب
- قابلیت اندازه گیری چند لایه با دقت و کیفیت تصویر مطلوب
- قابلیت ذخیره دادهها
- مناسب پروژه های بازرسی خوردگی

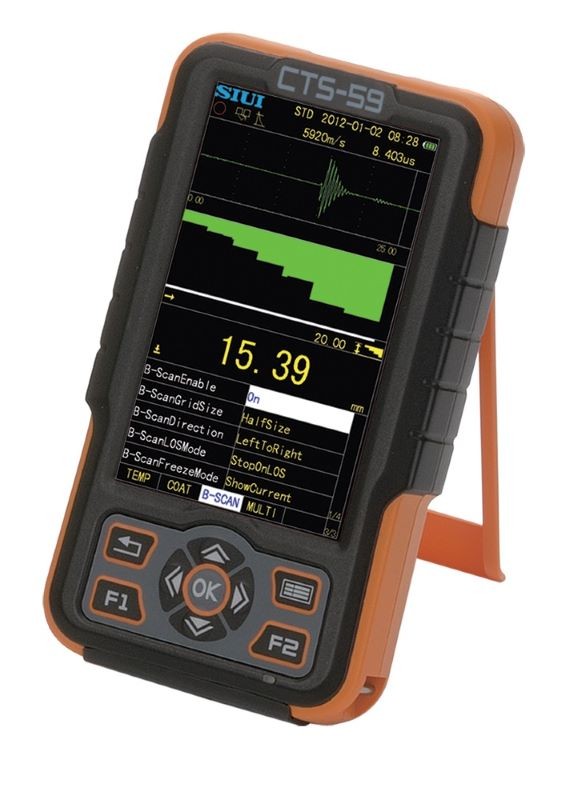

چه زمانی دستگاه B-scan بخریم؟
اگر شرایط زیر وجود داشته باشد، خرید دستگاه مجهز به B-scan توصیه میشود:
- پروژههای بازرسی خوردگی
- بازرسی خطوط انتقال
- بازرسی مخازن
- تهیه گزارشهای حرفهای
- نیاز به ثبت تصاویر بازرسی
- ارزیابی روند کاهش ضخامت در طول زمان
اما اگر هدف صرفاً اندازهگیری ضخامت چند نقطه محدود باشد، یک ضخامت سنج اولتراسونیک مجهز به A-scan نیز میتواند نیاز شما را برطرف کند.
نتیجهگیری
تفاوت ضخامت سنج A-scan و B-scan مهمترین عامل در انتخاب تجهیزات مناسب برای بازرسی صنعتی است و شناخت تفاوت A-scan و B-scan به کارشناسان کمک میکند تا متناسب با نوع پروژه، بهترین فناوری را انتخاب کنند. A-scan برای اندازهگیری سریع و نقطهای ضخامت گزینهای اقتصادی و کاربردی است، در حالی که B-scan با ارائه تصویر مقطعی از قطعه، امکان تحلیل دقیق تر خوردگی، کاهش ضخامت و عیوب داخلی را فراهم میکند.
