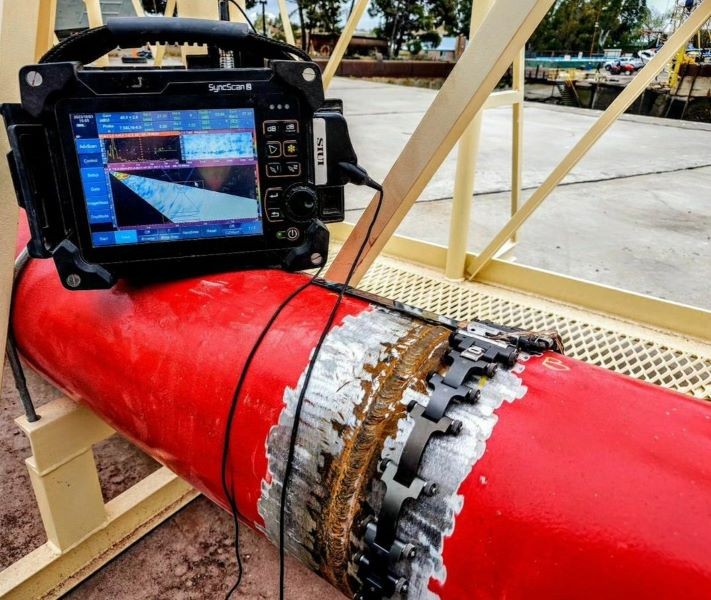

انتخاب بهترین ضخامت سنج برای خطوط لوله از مهمترین موضوعاتی هستند که کارشناسان بازرسی فنی، صنایع نفت و گاز، پتروشیمی، نیروگاه ها و شرکت های نگهداری خطوط انتقال با آن روبهرو هستند. خوردگی، سایش، فرسایش و کاهش ضخامت دیواره لولهها میتواند خسارات مالی و حتی حوادث جبرانناپذیری ایجاد کند. به همین دلیل انتخاب یک ضخامت سنج التراسونیک لوله دقیق، سریع و قابل اعتماد اهمیت بسیار زیادی دارد. در این مقاله ضمن بررسی انواع ضخامت سنج لوله پایپ لاین، بهترین برندها، معیارهای انتخاب و نکات کاربردی برای خرید این تجهیزات را معرفی خواهیم کرد.
چرا اندازهگیری ضخامت در خطوط لوله حیاتی است؟
خطوط لوله در صنایع مختلف وظیفه انتقال سیالات، گازها، مواد شیمیایی و فرآورده های نفتی را بر عهده دارند. این خطوط معمولاً در شرایط سخت محیطی مانند رطوبت، دمای بالا، فشار زیاد یا محیط های خورنده فعالیت میکنند.
در طول زمان عواملی مانند موارد زیر باعث کاهش ضخامت دیواره لوله میشوند:
- خوردگی داخلی
- خوردگی خارجی
- خوردگی سایشی ناشی از عبور سیال
- کاویتاسیون
- فرسایش مکانیکی
- خوردگی زیر عایق (CUI)
اگر کاهش ضخامت به موقع تشخیص داده نشود، احتمال ترکیدگی لوله، نشت مواد خطرناک، توقف تولید و هزینه های سنگین تعمیرات افزایش مییابد. به همین دلیل استفاده از ضخامت سنج دیواره لوله یکی از مهمترین بخش های برنامه های بازرسی دورهای و نگهداری پیشگیرانه (Preventive Maintenance) محسوب میشود.
بیشتر بخوانید: انواع خوردگی رایج در خطوط لوله و بررسی علل آن
مزایای اندازهگیری منظم ضخامت عبارتاند از:
- افزایش ایمنی تجهیزات
- جلوگیری از توقف خطوط تولید
- کاهش هزینه تعمیرات
- افزایش عمر خطوط لوله
- برنامهریزی دقیق تعمیرات
- رعایت استانداردهای بازرسی

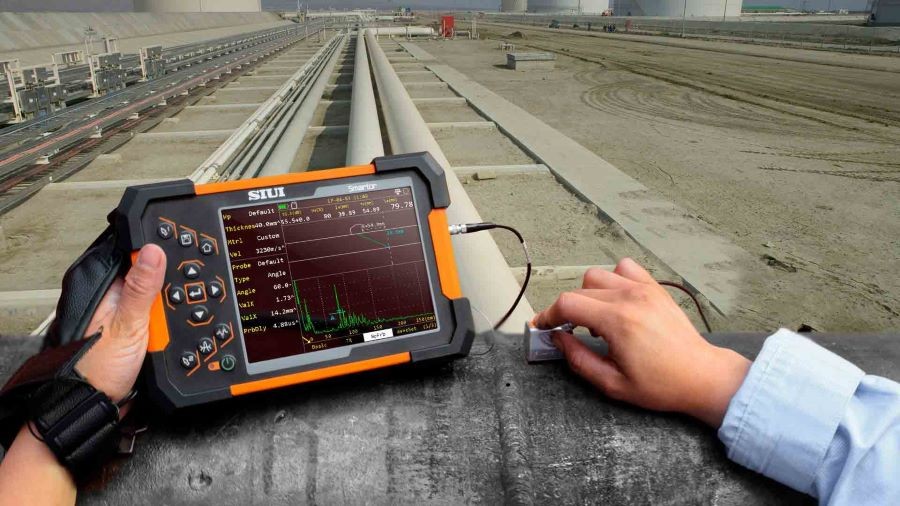

انواع ضخامت سنج مناسب برای خطوط لوله؛ کدام روش برتر است؟
امروزه روش های مختلفی برای اندازهگیری ضخامت لوله وجود دارد، اما همه آنها برای شرایط صنعتی مناسب نیستند.
۱. ضخامت سنج التراسونیک لوله
بدون شک رایجترین و دقیقترین روش، استفاده از ضخامت سنج التراسونیک است. در این روش، پراب امواج فراصوت را به داخل قطعه ارسال میکند و زمان بازگشت موج اندازهگیری میشود. دستگاه بر اساس سرعت صوت در جنس قطعه، ضخامت را محاسبه میکند.
مزایا:
- بدون تخریب قطعه
- دقت بسیار بالا
- امکان اندازهگیری از یک سمت
- مناسب خطوط در حال سرویس
- سرعت بالا
این روش امروزه استاندارد اصلی در صنایع نفت، گاز و پتروشیمی محسوب میشود.
۲. ضخامت سنج رنگ و پوشش
این دستگاه ها تنها ضخامت رنگ یا پوشش را اندازهگیری میکنند و برای بررسی ضخامت واقعی دیواره لوله مناسب نیستند.
۳. اندازهگیری مکانیکی
ابزارهایی مانند:
- کولیس
- میکرومتر

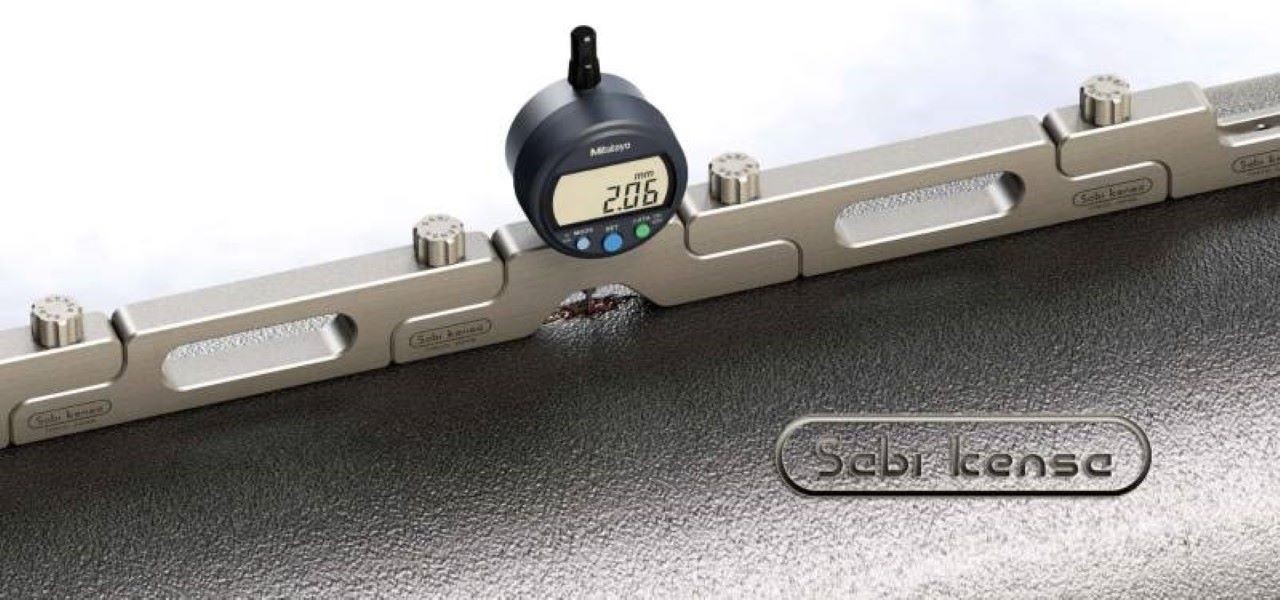

- Pit Gauge پیت گیج دیجیتال
در برخی شرایط کاربرد دارند اما برای لوله های نصب شده یا خطوط تحت سرویس تقریباً غیرقابل استفاده هستند.
۴. سیستمهای آنلاین پایش ضخامت
در خطوط انتقال حساس از سنسورهای دائمی استفاده میشود که بهصورت آنلاین کاهش ضخامت را ثبت میکنند. این سیستمها هزینه بالایی دارند و بیشتر در پروژه های بزرگ مورد استفاده قرار میگیرند.
در نتیجه، اگر هدف معرفی بهترین ضخامت سنج خطوط لوله باشد، تقریباً تمامی متخصصان NDT استفاده از ضخامت سنج التراسونیک لوله را پیشنهاد میکنند.
بهترین برندهای ضخامت سنج برای خطوط لوله؛ مقایسه تخصصی
در بازار تجهیزات NDT برندهای متعددی دارای بهترین ضخامت سنج برای خطوط لوله هستند که هرکدام ویژگیهای خاص خود را دارند.
SIUI
یکی از محبوبترین برندهای آسیایی در زمینه تجهیزات تست غیرمخرب است.
ویژگیها:
- دقت بالا
- قیمت اقتصادی
- کیفیت ساخت مناسب
- مناسب پروژههای نفت و گاز
- خدمات پس از فروش گسترده
مدل های این شرکت برای اندازهگیری خوردگی خطوط لوله بسیار پرکاربرد هستند.
Olympus (Evident)
یکی از معتبرترین تولیدکنندگان تجهیزات اولتراسونیک در جهان است.
مزایا:
- دقت بسیار بالا
- قابلیت ثبت اطلاعات
- نمایشگر پیشرفته
- مناسب پروژههای حساس
نقطه ضعف آن قیمت نسبتاً بالاست.
Krautkramer
از برندهای قدیمی و شناخته شده آمریکایی – آلمانی محسوب میشود.
ویژگیها:
- دوام بالا
- اندازهگیری دقیق خوردگی
- باتری قدرتمند
Cygnus
این برند به دلیل فناوری Multiple Echo شهرت دارد.
مزایا:
- اندازهگیری از روی پوشش
- مناسب صنایع دریایی
- مقاومت بالا در شرایط سخت
در میان این برندها، انتخاب نهایی به عواملی مانند بودجه، نوع پروژه، شرایط محیطی و نیازهای بازرسی بستگی دارد.
بیشتر بخوانید: بهترین برندهای NDT در ایران و جهان کدامند؟

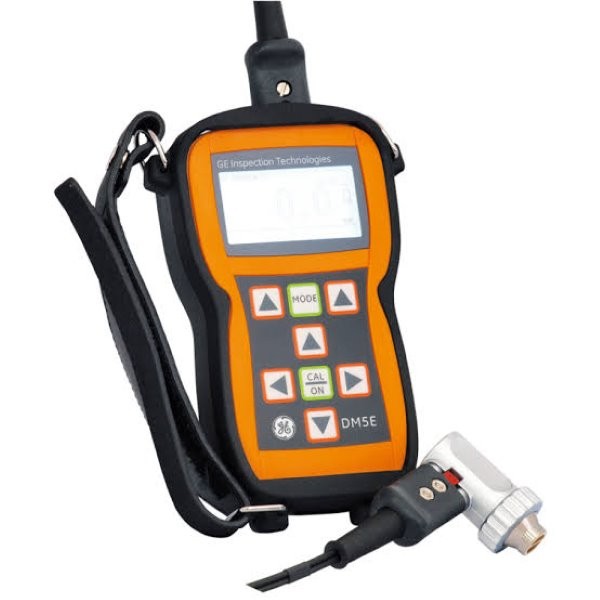

ضخامت سنج لوله در محیطهای سخت؛ نکات عملکردی مهم
تمام پروژهها در شرایط آزمایشگاهی انجام نمیشوند. بسیاری از خطوط لوله در محیطهای دشوار قرار دارند؛ بنابراین دستگاه انتخابی باید ویژگیهای زیر را داشته باشد:
- مقاومت در برابر گردوغبار و آب: وجود استاندارد IP65 یا IP67 باعث افزایش طول عمر دستگاه میشود.
- قابلیت اندازهگیری روی سطوح خورده: وجود الگوریتم های حذف نویز باعث افزایش دقت اندازهگیری میشود.
- اندازهگیری از روی پوشش: برخی مدل های پیشرفته میتوانند بدون برداشتن رنگ یا پوشش، ضخامت واقعی فلز را اندازهگیری کنند. این ویژگی باعث کاهش زمان بازرسی میشود.
- دمای کاری مناسب: در پالایشگاه ها یا نیروگاه ها ممکن است دمای سطح لوله بسیار بالا باشد. بنابراین استفاده از پراب های High Temperature ضروری است.
- ذخیره اطلاعات: برای پروژه های بزرگ، قابلیت ثبت هزاران داده و انتقال آنها به نرمافزارهای تحلیل بسیار ارزشمند است.

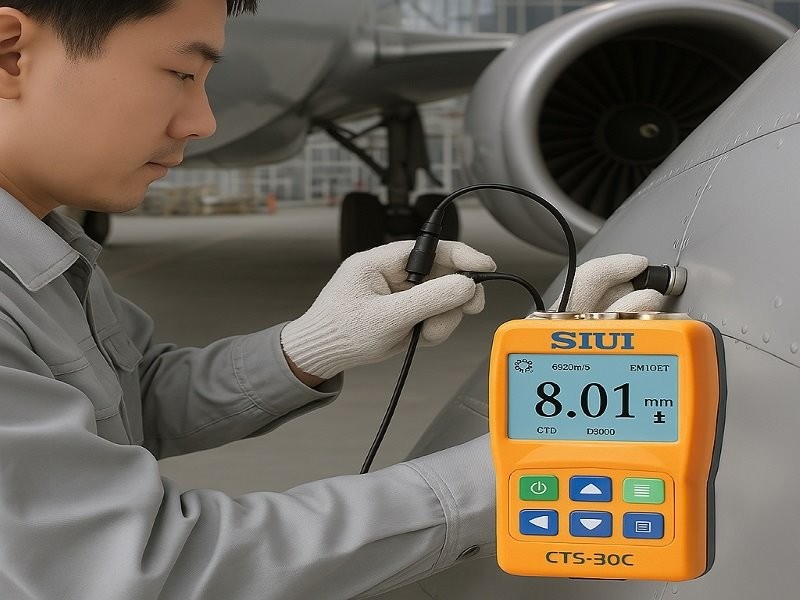

راهنمای خرید ضخامت سنج لوله؛ چه معیارهایی را در نظر بگیریم؟
پیش از خرید، بهتر است چند سؤال مهم را از خود بپرسید.
1. جنس لوله چیست؟
- فولاد کربنی
- استنلس استیل
- آلومینیوم
- چدن
- آلیاژهای خاص
هرکدام ممکن است نیاز به کالیبراسیون متفاوت داشته باشند.
2. حداقل ضخامت قابل اندازهگیری
اگر با خوردگی شدید مواجه هستید، دستگاه باید توانایی اندازهگیری ضخامت های بسیار کم را داشته باشد.
3. دقت دستگاه
برای بازرسی صنعتی معمولاً دقت ۰٫۰۱ میلیمتر یا بهتر توصیه میشود.
نوع پراب:
- پراب استاندارد
- پراب خوردگی
- پراب دمای بالا
- پراب دوکریستاله
انتخاب صحیح پراب تأثیر مستقیمی بر کیفیت اندازهگیری دارد.
4. قابلیت کالیبراسیون
وجود امکان کالیبراسیون ساده باعث افزایش دقت نتایج خواهد شد.
5. خدمات پس از فروش
یکی از مهمترین معیارهای خرید، دسترسی به قطعات یدکی، خدمات تعمیر، کالیبراسیون و آموزش کاربری است.
6. بودجه
همیشه گرانترین دستگاه بهترین انتخاب نیست. گاهی یک مدل اقتصادی با امکانات مناسب، نیاز پروژه را بهطور کامل برآورده میکند.
نتیجه گیری
بهترین ضخامت سنج برای خطوط لوله باید بتواند با دقت بالا، سرعت مناسب و قابلیت اطمینان زیاد، کاهش ضخامت دیواره را حتی در سختترین شرایط صنعتی اندازهگیری کند. امروزه ضخامت سنج التراسونیک لوله بهترین گزینه برای اغلب پروژههای بازرسی محسوب میشود و در مقایسه با سایر روشها، دقت، سرعت و قابلیت حمل بالاتری دارد. هنگام انتخاب دستگاه باید عواملی مانند نوع پراب، دقت اندازهگیری، مقاومت محیطی، قابلیت ذخیره اطلاعات، خدمات پس از فروش و بودجه پروژه را در نظر گرفت. با انتخاب صحیح ضخامت سنج دیواره لوله، میتوان از بروز خرابیهای پرهزینه جلوگیری کرد، عمر خطوط انتقال را افزایش داد و ایمنی تجهیزات را به شکل قابلتوجهی ارتقا بخشید.
سوالات متداول
آیا میتوان ضخامت لوله را بدون برش اندازهگیری کرد؟
بله. ضخامت سنجهای التراسونیک بدون نیاز به تخریب یا برش، ضخامت واقعی دیواره لوله را اندازهگیری میکنند.
آیا اندازهگیری از روی رنگ یا پوشش امکانپذیر است؟
برخی مدلهای پیشرفته با فناوری Multiple Echo یا قابلیت های مشابه میتوانند ضخامت فلز را بدون حذف پوشش اندازهگیری کنند.
مهمترین معیار خرید ضخامت سنج لوله چیست؟
دقت اندازهگیری، نوع پراب، محدوده ضخامت قابل اندازهگیری، کیفیت ساخت، مقاومت در برابر شرایط محیطی، قابلیت ثبت دادهها و خدمات پس از فروش از مهمترین معیارهای انتخاب هستند.
آیا ضخامت سنجهای التراسونیک برای همه جنسهای لوله مناسب هستند؟
بله، اکثر این بهترین ضخامت سنج برای خطوط لولهدستگاه ها با تنظیم سرعت صوت و کالیبراسیون مناسب، قابلیت اندازهگیری ضخامت انواع لولههای فولادی، استیل، آلومینیومی، چدنی ، پلیمری را دارند.
