استانداردهای پایپینگ و خطوط لوله از مهمترین مباحث در صنایع نفت، گاز، پتروشیمی، نیروگاهی، پالایشگاهی و صنایع فرآیندی محسوب میشوند. رعایت این استانداردها باعث افزایش ایمنی، کاهش هزینههای تعمیرات، بهبود کیفیت اجرا و افزایش طول عمر تجهیزات میشود. امروزه شرکت های مهندسی و پیمانکاری برای طراحی، ساخت، نصب، بازرسی و نگهداری خطوط انتقال سیالات از مجموعهای از استانداردهای معتبر بینالمللی استفاده میکنند. در این مقاله به آشنایی با استانداردهای کاربردی پایپینگ و خطوط لوله، مهمترین کدهای بینالمللی، اصول طراحی و الزامات بازرسی خواهیم پرداخت.

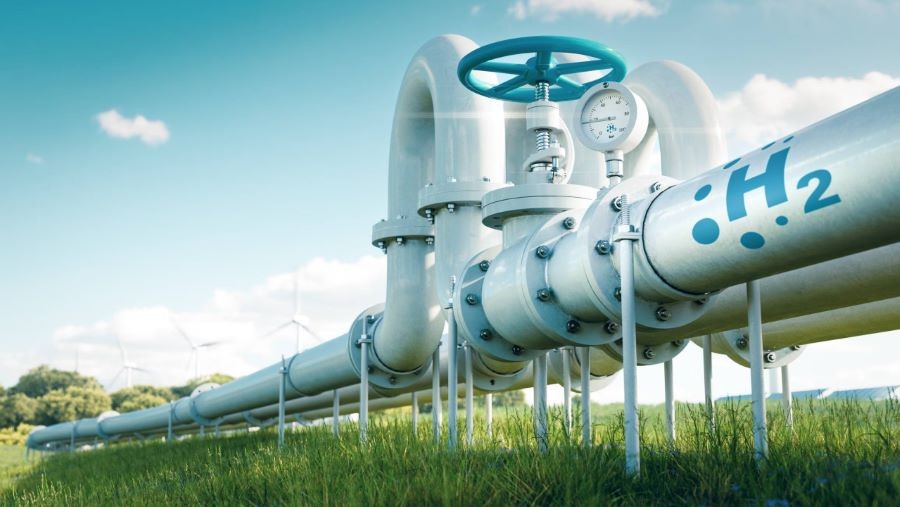

پایپینگ چیست و چه کاربردی در صنعت دارد؟
پایپینگ (Piping) به مجموعهای از لوله ها، اتصالات، شیرآلات، فلنج ها، تجهیزات کنترلی و نگهدارنده هایی گفته میشود که وظیفه انتقال انواع سیالات مانند آب، بخار، نفت، گاز، مواد شیمیایی و سیالات فرآیندی را بر عهده دارند.
سیستم های پایپینگ تقریباً در تمام صنایع سنگین و نیمهسنگین مورد استفاده قرار میگیرند؛ از جمله:
- صنایع نفت و گاز
- پتروشیمی
- نیروگاهها
- صنایع فولاد
- صنایع غذایی
- کارخانههای داروسازی
- صنایع دریایی
از آنجایی که این سیستم ها معمولاً تحت فشار، دمای بالا یا شرایط خورنده فعالیت میکنند، رعایت استانداردهای پایپینگ و خطوط لوله اهمیت بسیار زیادی دارد.
یکی از مهمترین اهداف استفاده از استانداردها عبارت است از:
- افزایش ایمنی کارکنان
- جلوگیری از نشتی
- کاهش احتمال انفجار
- افزایش قابلیت اطمینان سیستم
- سهولت تعمیرات و نگهداری
- یکنواخت شدن فرآیند طراحی و ساخت
به همین دلیل، مهندسان همواره به دنبال آشنایی با انواع کدها و استانداردهای پایپینگ هستند تا بتوانند پروژهها را مطابق الزامات جهانی اجرا کنند.
بیشتر بخوانید: nace چیست؟
مهمترین استانداردهای بینالمللی پایپینگ
در دنیا سازمانهای مختلفی استانداردهای مربوط به سیستم های پایپینگ را تدوین کردهاند که مهم ترین آنها عبارتاند از:
1. استاندارد ASME
بدون شک مهمترین مرجع طراحی سیستم های لولهکشی صنعتی، انجمن مهندسان مکانیک آمریکا (ASME) است.
مهمترین استاندارد ASME پایپینگ شامل موارد زیر است:

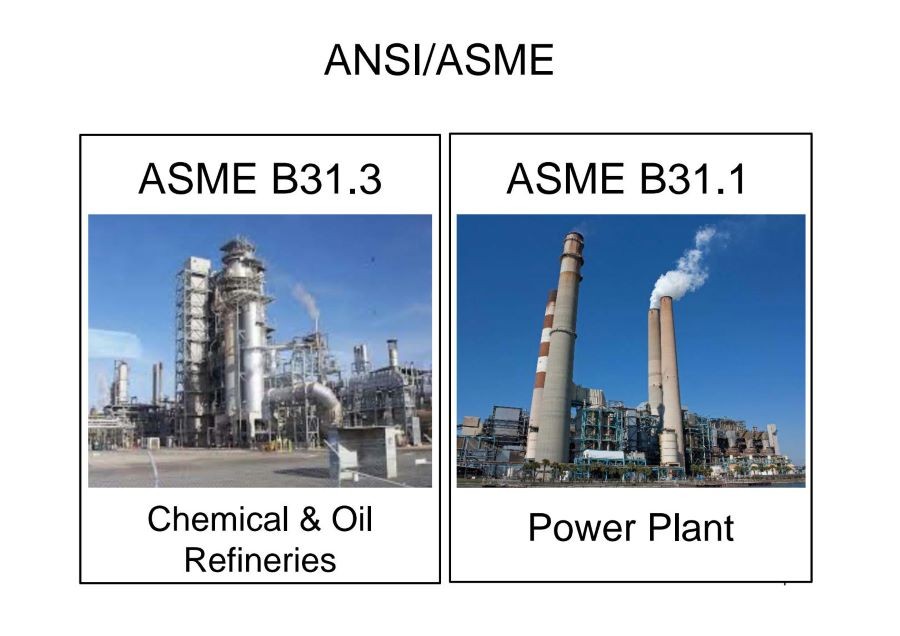

ASME B31.1
مخصوص سیستم های لولهکشی نیروگاهی (Power Piping)
کاربرد:
- نیروگاه ها
- دیگهای بخار
- سیستم های بخار فشار بالا
ASME B31.3
پرکاربردترین استاندارد صنایع فرآیندی است.
کاربرد:
- پالایشگاهها
- پتروشیمی
- صنایع شیمیایی
- کارخانههای صنعتی
این استاندارد نحوه طراحی، انتخاب متریال، ساخت، نصب، بازرسی و آزمون سیستمهای پایپینگ را مشخص میکند.
ASME B31.4
برای خطوط انتقال مایعات مانند:
- نفت خام
- فرآوردههای نفتی
- مواد شیمیایی مایع
ASME B31.8
مخصوص انتقال گاز طبیعی و گازهای قابل اشتعال است و یکی از مهمترین استاندارهای ASME خطوط انتقال محسوب میشود.
ASME B16 Series
این مجموعه شامل استانداردهای مربوط به:
- فلنج ها
- اتصالات
- شیرآلات
- ابعاد تجهیزات
است.

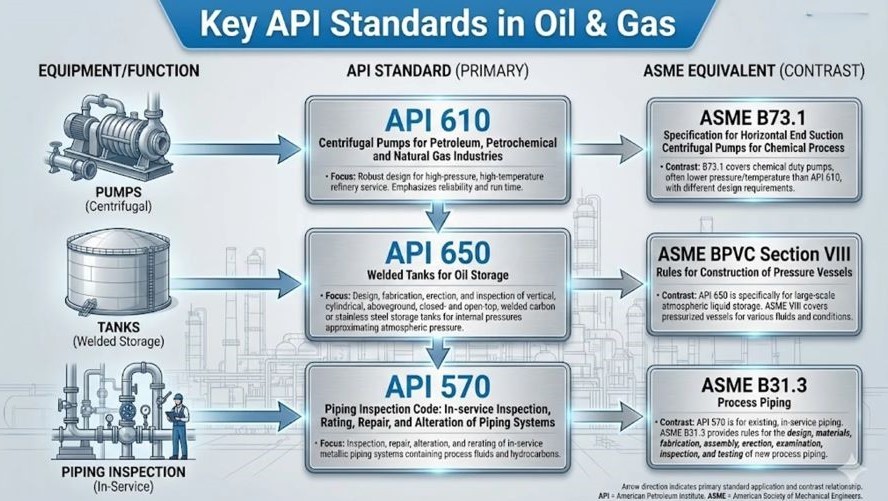

2. استاندارد API
مؤسسه نفت آمریکا (API) نیز استانداردهای متعددی برای تجهیزات خطوط لوله منتشر کرده است.
نمونههای معروف:
- API 5L لوله های انتقال
- API 570 بازرسی خطوط لوله
- API 1104 جوشکاری خطوط انتقال
3. استاندارد ASTM
استانداردهای ASTM بیشتر روی مشخصات مواد اولیه تمرکز دارند؛ مانند:
- ترکیب شیمیایی فولاد
- خواص مکانیکی
- آزمونهای مواد
- کنترل کیفیت متریال
4. استاندارد ISO
استانداردهای ISO نیز در بسیاری از پروژههای بینالمللی برای کنترل کیفیت، مدیریت پروژه و الزامات فنی مورد استفاده قرار میگیرند.
5. استاندارد MSS
این استاندارد بیشتر مربوط به:
- شیرآلات
- اتصالات
- فلنج ها
است.
اصول طراحی و اجزای اصلی خطوط لوله
یکی از مهمترین بخش های اجرای پروژه، طراحی خطوط لوله است. طراحی مناسب باعث میشود سیستم علاوه بر عملکرد مطلوب، دارای عمر مفید بالا و هزینه نگهداری پایین باشد.
در طراحی خطوط لوله عوامل زیر بررسی میشوند:
انتخاب جنس لوله
براساس:
- فشار
- دما
- نوع سیال
- میزان خوردگی
- متریال مناسب
انتخاب میشود.
تعیین ضخامت لوله
ضخامت باید مطابق فرمولهای استاندارد تعیین شود تا توان تحمل فشار داخلی را داشته باشد.
انتخاب اتصالات
از جمله:
- زانو
- سهراهی
- تبدیل
- کپ
- فلنج
تمام این تجهیزات باید مطابق استانداردهای معتبر انتخاب شوند.
طراحی ساپورت ها
ساپورت مناسب از ایجاد:
- لرزش
- خمش
- تنش اضافی
جلوگیری میکند.
تحلیل تنش (Stress Analysis)
یکی از مهمترین مراحل طراحی خطوط لوله، بررسی تنش های ناشی از:
- انبساط حرارتی
- وزن لوله
- فشار داخلی
- زلزله
- باد
است.
در پروژه های بزرگ معمولاً نرمافزارهایی مانند CAESAR II برای تحلیل تنش استفاده میشوند.
بازرسی، تست و ایمنی خطوط لوله
هیچ سیستم پایپینگی بدون انجام بازرسی و آزمونهای لازم قابل بهره برداری نیست. به همین دلیل استانداردها مجموعهای از آزمونها را الزامی کردهاند.
مهمترین آنها عبارتاند از:
بازرسی چشمی (VT)
- اولین مرحله کنترل کیفیت است که شامل بررسی:
- کیفیت جوش
- ابعاد
- همراستایی قطعات
- وضعیت ظاهری
میشود.
صفحه پیشنهادی: خرید تجهیزات بازرسی چشمی
تست جوش
یکی از مهمترین مراحل کنترل کیفیت خطوط لوله، تست جوش است. بسته به حساسیت پروژه از روش های مختلف استفاده میشود:

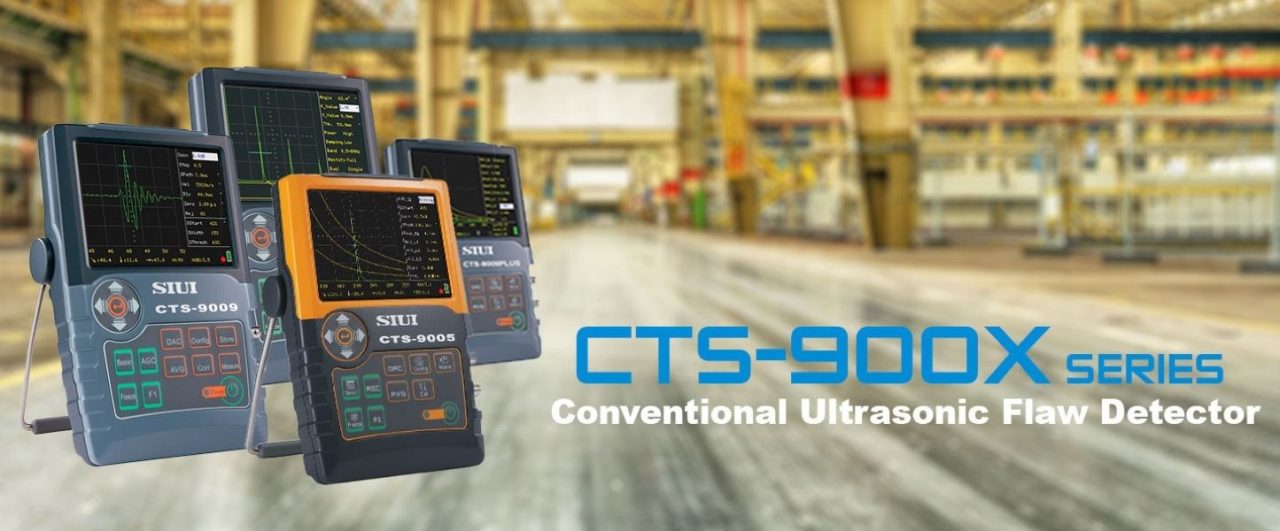

- تست التراسونیک (UT)
- رادیوگرافی (RT)
- ذرات مغناطیسی (MT)
- مایع نافذ (PT)
- آزمون چشمی (VT)
هدف از تست جوش، اطمینان از عدم وجود ترک، تخلخل، ذوب ناقص یا سایر ناپیوستگیهای جوش است.
تست هیدرواستاتیک
در این آزمون، سیستم با آب تحت فشار قرار میگیرد تا نشتی یا ضعف مکانیکی مشخص شود.
تست پنوماتیک
در برخی پروژه ها که امکان استفاده از آب وجود ندارد، از گاز برای آزمون فشار استفاده میشود.

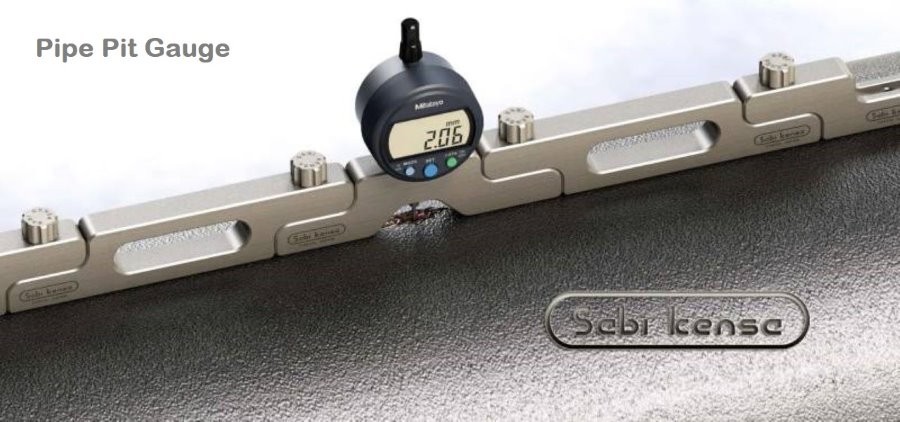

بازرسی دورهای
پس از بهره برداری نیز خطوط لوله باید به صورت دورهای بررسی شوند تا:
- خوردگی
- ترک
- کاهش ضخامت
- آسیبهای مکانیکی
در مراحل اولیه شناسایی شوند.

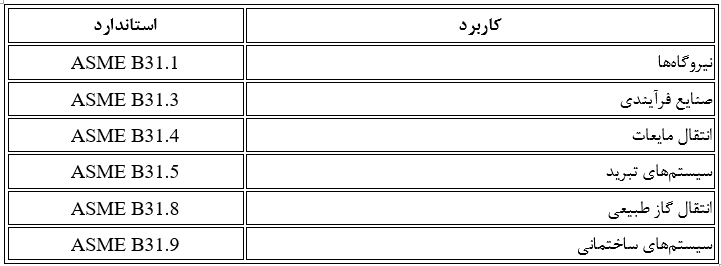

استاندارهای ASME خطوط انتقال
در میان تمامی کدهای موجود، استانداردهای سری B31 انجمن ASME مهمترین مرجع طراحی محسوب میشوند.
مهمترین استاندارهای ASME خطوط انتقال عبارتاند از:
رعایت این استانداردها موجب میشود:
- ایمنی پروژه افزایش یابد.
- هزینه تعمیرات کاهش پیدا کند.
- کیفیت اجرا ارتقا یابد.
- عمر خطوط لوله بیشتر شود.
- الزامات بینالمللی رعایت گردد.
به همین دلیل، استاندارد ASME پایپینگ به عنوان مرجع اصلی بسیاری از پروژههای نفت، گاز و پتروشیمی شناخته میشود.
نتیجهگیری
استانداردهای پایپینگ و خطوط لوله پایه و اساس طراحی، ساخت، نصب، بهرهبرداری و نگهداری سیستم های انتقال سیالات هستند. آشنایی با استانداردهایی مانند ASME ،API ،ASTM و ISO به مهندسان کمک میکند تا پروژه هایی ایمن، اقتصادی و مطابق الزامات بینالمللی اجرا کنند. همچنین آشنایی با استانداردهای کاربردی پایپینگ و خطوط لوله، شناخت دقیق استاندارد ASME پایپینگ، رعایت اصول طراحی خطوط لوله و اجرای صحیح تست جوش از مهمترین عوامل موفقیت در پروژههای صنعتی محسوب میشوند.
سوالات متداول
مهمترین استاندارد پایپینگ کدام است؟
سری استانداردهای ASME B31، بهویژه ASME B31.3 و ASME B31.8، از مهمترین مراجع طراحی و اجرای سیستم های پایپینگ و خطوط انتقال هستند.
تفاوت پایپینگ و خطوط لوله چیست؟
پایپینگ معمولاً به سیستمهای لولهکشی داخل واحدهای صنعتی مانند پالایشگاهها و کارخانهها گفته میشود، در حالی که خطوط لوله (Pipeline) برای انتقال سیالات در فواصل طولانی بین تأسیسات یا شهرها استفاده میشوند.
استاندارد ASME B31.3 برای چه کاربردی استفاده میشود؟
این استاندارد برای طراحی، ساخت، نصب، بازرسی و آزمون سیستمهای لولهکشی در صنایع فرآیندی مانند پالایشگاه ها، پتروشیمی و کارخانه های شیمیایی تدوین شده است.
چرا انجام تست جوش در خطوط لوله اهمیت دارد؟
تست جوش باعث شناسایی عیوبی مانند ترک، تخلخل، ذوب ناقص و سایر ناپیوستگیها میشود و نقش مهمی در افزایش ایمنی، قابلیت اطمینان و طول عمر خطوط لوله دارد.
در طراحی خطوط لوله چه عواملی باید در نظر گرفته شوند؟
فشار و دمای کاری، نوع سیال، انتخاب متریال، ضخامت لوله، تحلیل تنش، طراحی ساپورتها، شرایط محیطی و رعایت استانداردهای بینالمللی از مهمترین عوامل در طراحی خطوط لوله هستند.
