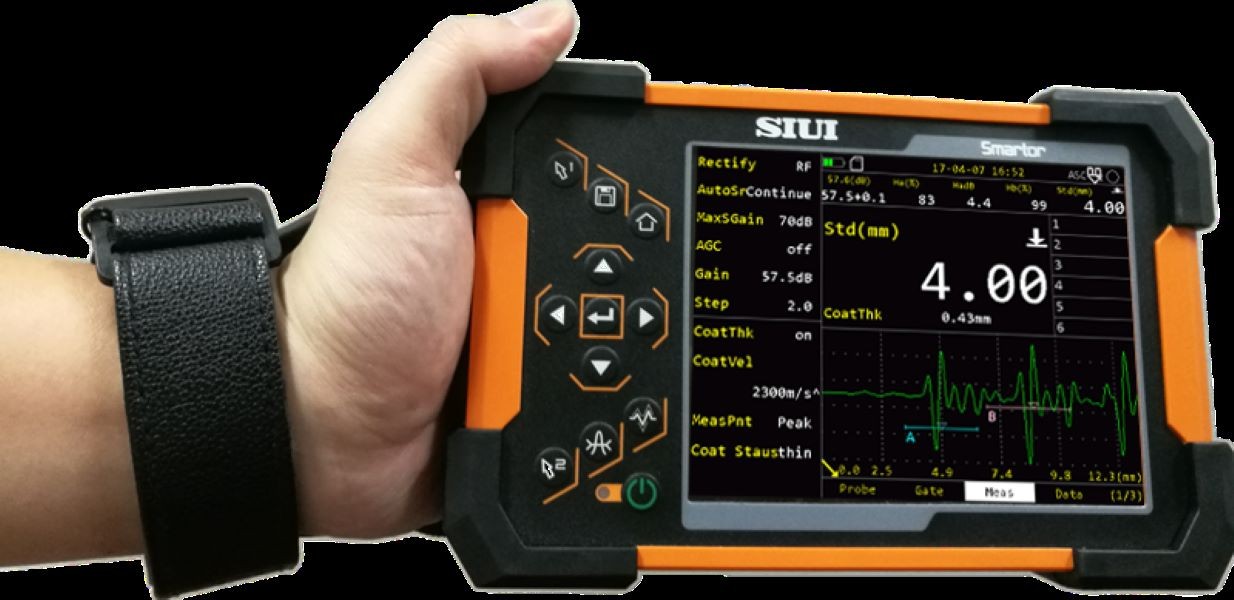

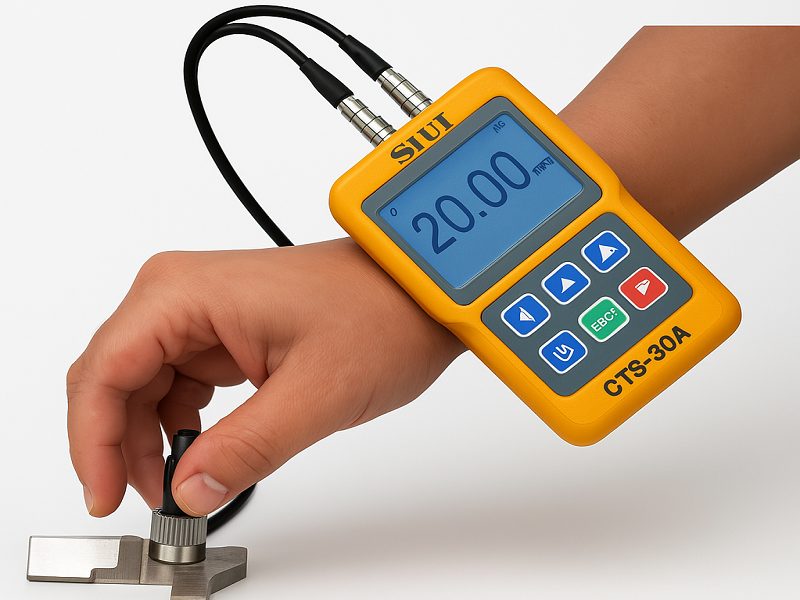

نحوه انتخاب پراب مناسب ضخامت سنج از مهمترین عواملی است که دقت اندازهگیری ضخامت را تضمین میکند. بسیاری از کاربران تصور میکنند تنها کیفیت دستگاه ضخامتسنج اهمیت دارد، در حالی که در عمل، پراب یا پروب اولتراسونیک نقش اصلی را در ارسال و دریافت امواج ایفا میکند. حتی بهترین دستگاه های ضخامتسنج نیز در صورت استفاده از پروب نامناسب، نتایج نادرست یا ناپایداری ارائه خواهند داد.
در صنایع نفت و گاز، نیروگاهی، پتروشیمی، کشتیسازی، ساخت مخازن تحت فشار و خطوط انتقال، انتخاب صحیح پراب باعث افزایش دقت اندازهگیری، کاهش خطای انسانی و افزایش سرعت بازرسی میشود. در این مقاله، ضمن معرفی انواع پراب مناسب ضخامت سنج التراسونیک، مهمترین معیارهای انتخاب پروب را بررسی میکنیم تا بتوانید مناسبترین گزینه را برای کاربرد خود انتخاب کنید.
چرا انتخاب پروب اشتباه نتیجه اندازهگیری را خراب میکند؟
پراب، واسطه انتقال امواج اولتراسونیک از دستگاه به قطعه است. اگر این انتقال به درستی انجام نشود، دستگاه قادر به دریافت بازتاب مناسب نخواهد بود و نتیجه اندازهگیری با خطا همراه میشود.
استفاده از پراب نامناسب میتواند مشکلات زیر را ایجاد کند:
- کاهش دقت اندازهگیری
- ایجاد نویز و سیگنالهای کاذب
- عدم تشخیص صحیح ضخامتهای کم
- خطا در اندازهگیری قطعات دارای خوردگی
- افزایش زمان بازرسی
- کاهش عمر مفید پراب
به عنوان مثال، استفاده از یک پراب با فرکانس پایین برای اندازهگیری ورقهای نازک باعث کاهش وضوح سیگنال خواهد شد. برعکس، استفاده از پراب فرکانس بالا روی قطعات بسیار ضخیم موجب افت شدید انرژی صوتی میشود.

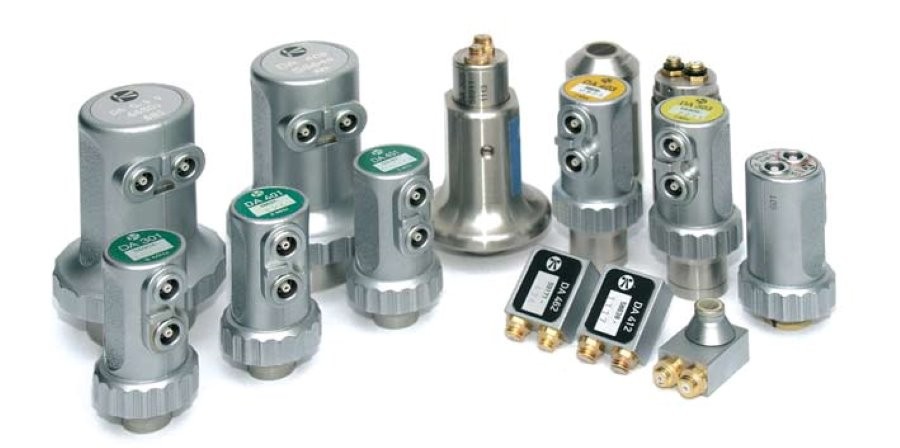

انواع پروب ضخامت سنج التراسونیک و کاربرد هر کدام
شناخت انواع پروب ضخامت سنج التراسونیک اولین گام برای انتخاب صحیح است. هر نوع پراب برای شرایط خاصی طراحی شده است.
۱. پراب تک کریستال (Single Element Probe)
این نوع پراب دارای یک کریستال پیزوالکتریک است که هم ارسال و هم دریافت امواج را انجام میدهد.
کاربردها:
- اندازهگیری قطعات با سطح صاف
- ورق های فلزی نازک
- اندازهگیری دقیق
۲. پراب دو کریستال (Dual Element Probe)
رایج ترین پراب در ضخامتسنج های صنعتی است که یک کریستال امواج را ارسال کرده و کریستال دیگر بازتاب را دریافت میکند.
کاربردها:
- بازرسی خوردگی
- خطوط لوله
- مخازن
- تجهیزات نفت و گاز
مزایا:
- دقت بالا در اندازهگیری خوردگی
- عملکرد مناسب روی سطوح نسبتاً زبر
- کاهش نویز
در بسیاری از پروژههای صنعتی، راهنمای انتخاب پراب مناسب ضخامت سنج فلز استفاده از پراب دوکریستال را پیشنهاد میکند.
۳. پراب تأخیری (Delay Line Probe)
در این نوع، بین کریستال و قطعه یک Delay Line قرار دارد.
کاربردها:
- ضخامتهای بسیار نازک
- پلاستیک
- شیشه
- پوششها
مزایا:
- حذف نویز ابتدایی
- افزایش دقت در ضخامت های پایین
۴. پراب دمای بالا (High Temperature Probe)
در محیط هایی مانند نیروگاه ها یا خطوط بخار، قطعه قابل سرد شدن نیست. در چنین شرایطی باید از انتخاب پروب ضخامت سنج اولتراسونیک برای دمای بالا استفاده کرد.
ویژگیها:
- مقاومت در برابر دمای بالا
- جلوگیری از آسیب کریستال
- امکان اندازهگیری بدون توقف فرآیند
- معمولاً این پرابها تا دماهای ۳۰۰ تا ۵۵۰ درجه سانتیگراد (بسته به مدل) قابل استفاده هستند.
فرکانس پروب؛ کلیدیترین پارامتر انتخاب
یکی از مهمترین معیارها در نحوه انتخاب پراب مناسب ضخامت سنج آلتراسونیک، فرکانس پراب است. فرکانس مستقیماً بر دو عامل تأثیر میگذارد، قدرت نفوذ و وضوح اندازهگیری. به طور کلی:
فرکانس پایین
مزایا:
- نفوذ بیشتر
- مناسب قطعات ضخیم
- مناسب مواد دارای دانهبندی درشت
معایب:
- کاهش رزولوشن
فرکانس بالا
مزایا:
- دقت بسیار زیاد
- مناسب ضخامتهای کم
معایب:
- کاهش عمق نفوذ
- حساسیت بیشتر به زبری سطح
در واقع هیچ فرکانسی بهترین گزینه برای همه کاربردها نیست و انتخاب آن باید متناسب با جنس، ضخامت و شرایط قطعه انجام شود.
بیشتر بخوانید: انواع خوردگی در صنعت و روشهای جلوگیری از آن
تطابق پروب با شکل هندسی قطعه؛ لولههای کوچک، سطوح منحنی و مکان های دسترسی محدود
یکی از موضوعاتی که معمولاً نادیده گرفته میشود، شکل هندسی قطعه است. اگر سطح تماس پراب با قطعه کامل نباشد، انتقال انرژی اولتراسونیک به شدت کاهش مییابد.
اندازهگیری لوله های کوچک
برای لوله هایی با قطر پایین بهتر است از:
- پراب با قطر کوچک
- پراب دوکریستال
- کفشک مخصوص لوله
استفاده شود.
محصول مرتبط: ضخامت سنج التراسونیک
سطوح منحنی
در سطوح منحنی، تماس کامل پراب دشوار است.
راهکارها:
- انتخاب پراب با سطح تماس کوچک
- استفاده از کفشک های منحنی
مکان های دسترسی محدود
در بسیاری از تجهیزات صنعتی، فضای کافی برای قرار گرفتن پراب وجود ندارد.
مانند:
- اطراف فلنج ها
- داخل سازه ها
- کنار جوش ها
در این موارد استفاده از پراب Miniature بهترین گزینه است.
سطوح زبر یا خورده شده
در خطوط لوله قدیمی و مخازن دارای خوردگی، معمولاً پراب دوکریستال عملکرد بسیار بهتری نسبت به پراب تککریستال دارد. به همین دلیل در اغلب راهنمای انتخاب پراب مناسب ضخامت سنج فلز این نوع پراب توصیه میشود.
چکلیست نهایی انتخاب پروب؛ ۶ سوالی که باید قبل از خرید بپرسید
پیش از خرید پراب مناسب ضخامت سنج، پاسخ این شش سؤال میتواند انتخاب شما را بسیار دقیقتر کند.
۱. جنس قطعه چیست؟
- فولاد
- آلومینیوم
- پلاستیک
- کامپوزیت
هر ماده رفتار متفاوتی در برابر امواج اولتراسونیک دارد.
۲. ضخامت قطعه چقدر است؟
- ضخامت کم نیازمند فرکانس بالا است.
- ضخامت زیاد معمولاً به فرکانس پایین احتیاج دارد.
۳. سطح قطعه چگونه است؟
- صاف
- زبر
- رنگشده
- خورده شده
- منحنی
سطح قطعه مستقیماً نوع پراب را تعیین میکند.
۴. دمای قطعه چقدر است؟
اگر قطعه داغ باشد، باید به سراغ انتخاب پروب ضخامت سنج برای دمای بالا بروید. استفاده از پراب معمولی روی قطعات داغ میتواند باعث آسیب دائمی به کریستال شود.
۵. محل اندازهگیری چقدر در دسترس است؟
در نقاط محدود بهتر است از پراب های کوچک یا مخصوص استفاده شود.
۶. آیا پراب با دستگاه شما سازگار است؟
یکی از اشتباهات رایج هنگام خرید پراب مناسب ضخامت سنج، توجه نکردن به سازگاری کانکتور، فرکانس و مشخصات الکتریکی پراب با دستگاه است. همیشه پیش از خرید، مشخصات فنی دستگاه و پراب را بررسی کنید تا از عملکرد صحیح و دقت اندازهگیری اطمینان حاصل شود.
نتیجهگیری
نحوه انتخاب پراب مناسب ضخامت سنج تأثیر مستقیمی بر کیفیت نتایج اندازهگیری دارد. انتخاب صحیح پراب بر اساس جنس قطعه، ضخامت، دمای کاری، فرکانس، شکل هندسی و شرایط محیطی، علاوه بر افزایش دقت اندازهگیری، باعث کاهش هزینههای بازرسی و افزایش عمر تجهیزات میشود. اگر پیش از خرید پراب مناسب ضخامت سنج نیازهای واقعی پروژه را بهدقت بررسی کنید و از یک راهنمای انتخاب پراب مناسب ضخامت سنج فلز معتبر استفاده نمایید، میتوانید از میان انواع پراب مناسب ضخامت سنج التراسونیک بهترین گزینه را انتخاب کرده و اندازهگیریهای مطمئن و قابل اعتمادی انجام دهید.
سوالات متداول
بهترین فرکانس برای ضخامتسنجی چیست؟
فرکانس ۵ مگاهرتز برای اکثر کاربردهای صنعتی مناسب است، اما برای قطعات نازک معمولاً فرکانسهای بالاتر و برای قطعات ضخیم یا چدن، فرکانسهای پایینتر توصیه میشود.
آیا میتوان از یک پراب برای همه کاربردها استفاده کرد؟
خیر. هر پراب برای شرایط خاصی طراحی شده و عواملی مانند جنس، ضخامت، دما و شکل هندسی قطعه در انتخاب آن نقش دارند.
پراب تککریستال بهتر است یا دوکریستال؟
برای کاربردهای عمومی، پراب تککریستال گزینه مناسبی است؛ اما برای بازرسی خوردگی، خطوط لوله و سطوح زبر، پراب دوکریستال معمولاً دقت و پایداری بیشتری دارد.
هنگام خرید پراب مناسب ضخامت سنج به چه نکاتی باید توجه کرد؟
سازگاری با دستگاه، فرکانس، نوع کریستال، محدوده دمای کاری، شکل هندسی قطعه، قطر پراب و کیفیت ساخت از مهمترین عوامل در انتخاب و خرید پراب مناسب هستند.
