تفاوت NDT و NDE چیست؟ (راهنمای کامل)

در صنایع مختلف از جمله نفت و گاز، پتروشیمی، خودروسازی، هوافضا و سازه‌ های فلزی، همواره نیاز است که قطعات و تجهیزات بدون ایجاد هیچ ‌گونه آسیب یا توقف در عملکرد، مورد بررسی قرار بگیرند. همین نیاز باعث شکل‌گیری دو مفهوم کلیدی NDT تست غیر مخرب و NDE ارزیابی غیر مخرب شده است؛ دو مفهومی که اگر چه از نظر اصول کلی مشابه به نظر می‌رسند، اما در عمل تفاوت‌ های بسیار مهمی با یکدیگر دارند. اما تفاوت NDT و NDE چیست؟ این پرسشی مهم و اساسی در حوزه کنترل کیفیت و نگهداری تجهیزات است؛ پرسشی که پاسخ دقیق به آن می‌تواند مسیر درست انتخاب روش های تست و ارزیابی را برای مهندسان، تکنسین ها و مدیران صنعتی مشخص کند.

در واقع، بسیاری از متخصصان تازه‌کار و حتی برخی فعالان صنعتی، این دو عبارت را مترادف می‌دانند، در حالی که تفاوت آنها به ‌اندازه تفاوت « تشخیص» و « تحلیل» است. NDT بیشتر بر کشف و شناسایی عیوب سطحی و زیرسطحی تمرکز دارد، اما NDE مرحله ‌ای عمیقتر است که علاوه بر کشف عیب، اثرات آن بر عملکرد، ایمنی و عمر قطعه را ارزیابی می‌کند. شناخت راهنمای کامل تفاوت NDT و NDE برای برنامه ‌ریزی دقیق تعمیرات، پیشگیری از شکست ناگهانی تجهیزات، تصمیم‌گیری مهندسی و کاهش هزینه‌ های نگهداری ضروری است.

در این مقاله تلاش کرده‌ایم نگاهی جامع، تخصصی و کاربردی به هر دو مفهوم داشته باشیم. ابتدا ماهیت NDT و NDE را بررسی می‌کنیم، سپس تفاوت ‌های کلیدی آنها، کاربردها، مزایا و محدودیت ‌هایشان را تحلیل می‌کنیم تا در پایان به دیدی روشن و عملیاتی درباره استفاده از این دو روش برسید.

بیشتر بخوانید: آشنایی با انواع سطوح NDT

NDT (تست غیر مخرب) چیست؟

NDT یا Non-Destructive Testing مجموعه ‌ای از روش های آزمون است که برای کشف عیوب سطحی و زیرسطحی قطعات، بدون تخریب یا تغییر در ماهیت آنها استفاده می‌شود. در واقع NDT یک فرآیند تست است؛ به این معنا که تمرکز اصلی آن شناسایی وجود یا عدم وجود عیب در یک قطعه است، نه تحلیل کامل ساختاری یا ارزیابی عملکردی.

مهم‌ترین ویژگی‌های NDT:

بدون آسیب به قطعه
شناسایی سریع ناپیوستگی ‌ها
مناسب خطوط تولید انبوه
قابل اجرا روی فلزات، کامپوزیت ‌ها، سرامیک ‌ها، لوله ‌ها و سازه‌ ها

رایج‌ترین روش‌های NDT:

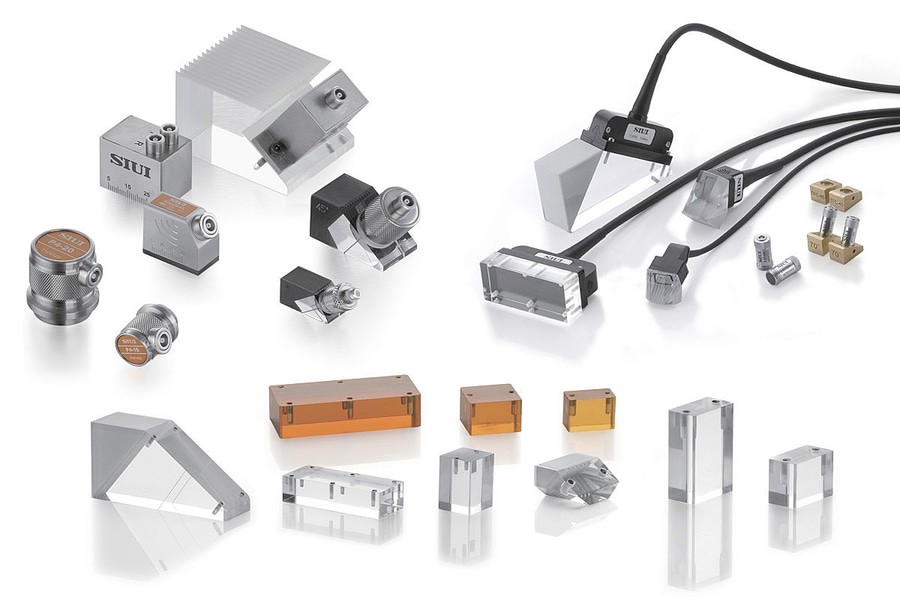

التراسونیک UT – استفاده از امواج فراصوت برای تشخیص عیوب از جمله با عیب‌ یاب التراسونیک پرتابل
رادیوگرافی RT – تصویربرداری با اشعه X یا گاما

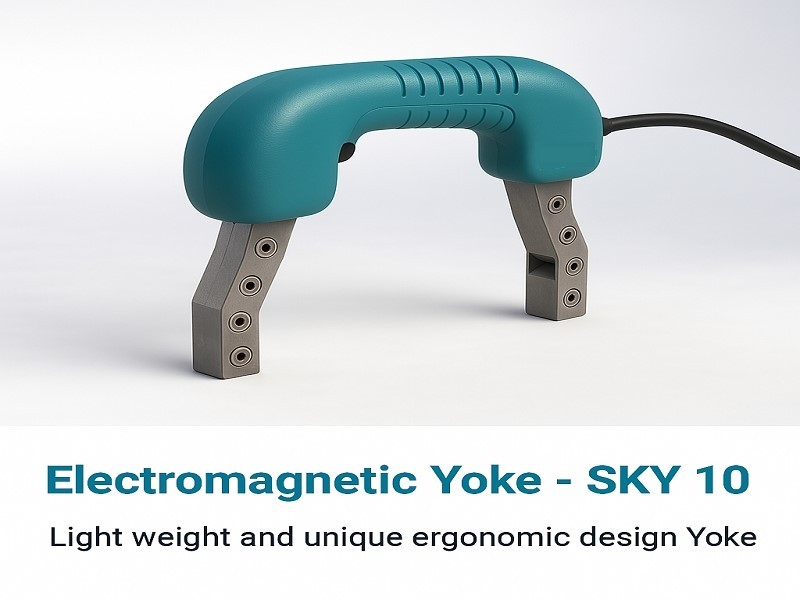

ذرات مغناطیسی MT – بررسی ترک‌ های سطحی و زیر سطحی در قطعات آهنی از جمله یوک مغناطیسی
مایعات نافذ PT – کشف ترک ‌های سطحی غیرقابل دید با چشم
جریان گردابی ET – مناسب برای فلزات رسانا
NDT در صنایع بسیار گسترده ‌ای از جمله نفت و گاز، خودروسازی، راه ‌آهن، سازه‌ های فلزی، هوافضا و انرژی کاربرد دارد.

بیشتر بخوانید: تفاوت تست های التراسونیک و رادیوگرافی در یک نگاه

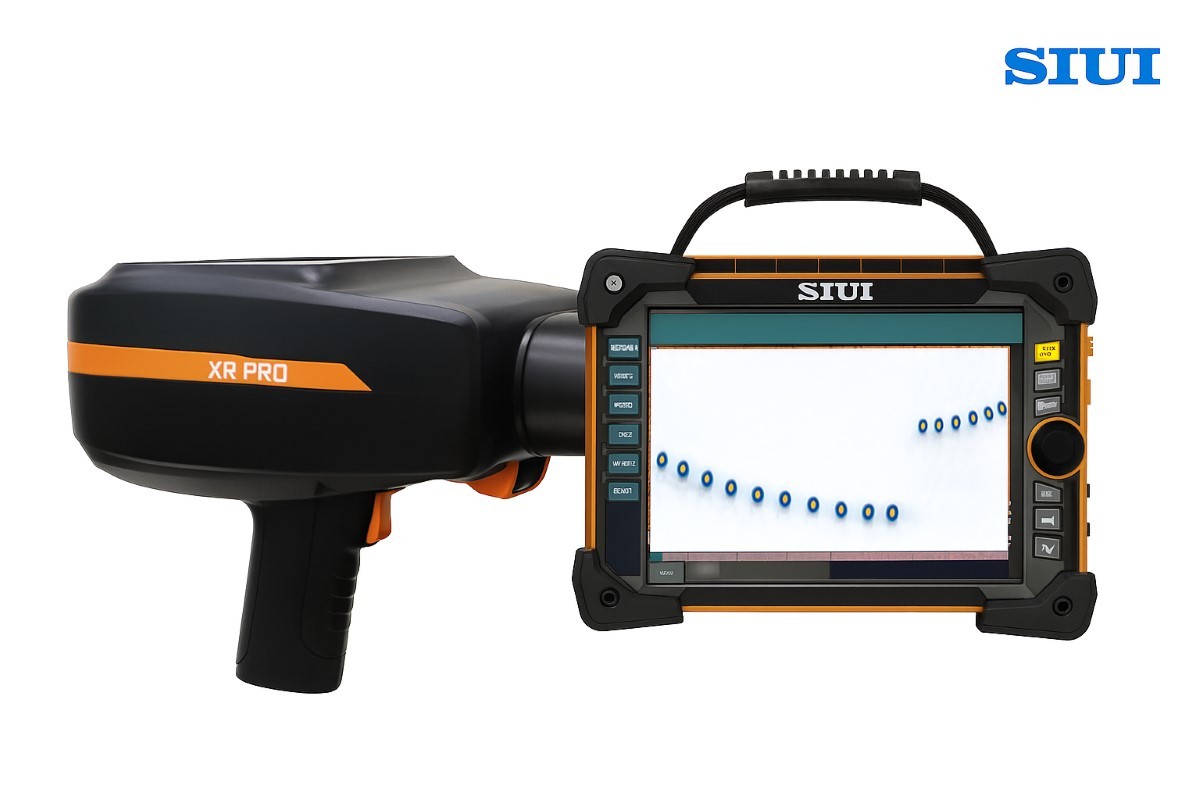

صفحه پیشنهادی: دستگاه Smart XR

NDE (ارزیابی غیر مخرب) چیست؟

NDE یا Non-Destructive Evaluation مرحله‌ای فراتر از NDT است. در حالی که NDT تنها وجود ترک یا عیب را مشخص می‌کند، در NDE نوع، اندازه، مکان، شدت و اثر عیب بر عملکرد قطعه نیز ارزیابی می‌شود.

در واقع اگر NDT تشخیص باشد، NDE تفسیر، تحلیل و تصمیم‌گیری است.

اهداف اصلی NDE:

تحلیل دقیق ساختار قطعه
اندازه‌گیری شدت عیوب
ارزیابی عمر باقیمانده و قابلیت بهره‌ برداری
شبیه‌ سازی رفتار قطعه پس از کشف عیوب
ارائه گزارش مهندسی برای تعمیر یا جایگزینی

زمان هایی که NDE استفاده می‌شود:

در صنایع حساس مثل هوافضا و انرژی هسته‌ای
هنگام نیاز به ارائه گزارش مهندسی معتبر
برای برنامه ‌ریزی تعمیرات پیشگیرانه یا پیش ‌بینی شکست

تفاوت بین NDT و NDE چیست؟

در این بخش دقیقاً می‌فهمیم تفاوت NDT و NDE چیست و همچنین فرق NDT و NDE در چه مواردی بیشتر نمود پیدا می‌کند.

۱. سطح عملکرد

NDT: تشخیص اولیه عیب
NDE: تحلیل و تفسیر

۲. خروجی فرآیند

NDT فقط می‌گوید عیب وجود دارد یا خیر.
NDE می‌گوید عیب چه اندازه‌ای دارد، چه تأثیری دارد و آیا نیاز به تعمیر است یا خیر.

۳. مهارت مورد نیاز

اجرای NDT اغلب توسط تکنسین ‌های دارای گواهینامه سطح ۱ و ۲ انجام می‌شود.
NDE معمولاً توسط مهندسان سطح ۳ یا متخصصان تحلیل انجام می‌شود.

۴. ابزارها

ابزارهای NDT ساده‌ترند مثل UT، PT، RT و MT

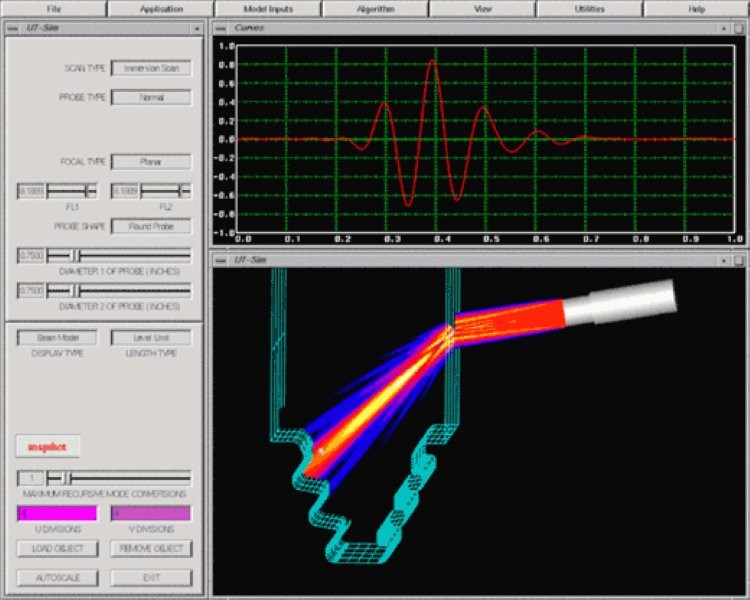

ابزارهای NDE شامل نرم‌افزارهای تحلیل، سیستم‌های پیشرفته تصویربرداری و مدل‌سازی هستند.

۵. هدف نهایی

NDT: پیدا کردن عیب
NDE: تصمیم‌ گیری درباره اثر عیب روی ایمنی و عملکرد

صفحه پیشنهادی: یوک مغناطیسی (Magnetic Yoke)

تفاوت NDT و NDE در کاربردها

در صنعت، تفاوت NDT و NDE در کاربردها به ‌خوبی دیده می‌شود:

کاربردهای NDT:

تست سریع در خط تولید
بررسی جوشها در حین ساخت
پایش دوره‌ای تجهیزات مکانیکی
ارزیابی اولیه خوردگی و ترک

کاربردهای NDE:

تعیین قابلیت ادامه سرویس تجهیزات پالایشگاهی
تحلیل ترک‌ های مهم در سازه‌ های فشار بالا
ارزیابی عمر باقیمانده لوله‌ ها و مخازن
ارائه گزارش فنی برای تیم نگهداری و تعمیرات

به‌طور خلاصه، NDT به کشف عیب کمک می‌کند و NDE به تصمیم‌گیری درباره عیب.

بیشتر بخوانید: کاربرد تست ‌های غیرمخرب NDT در هوافضا

هزینه NDE چقدر بیشتر از NDT است؟

هزینه NDE به‌شدت به نوع پروژه، تجهیز و سطح تحلیل مورد نیاز بستگی داره و ارائه رقم قطعی می‌تواند گمراه‌کننده باشد. اما می‌توان به این سوال پاسخ داد که هزینه NDE چقدر بیشتر از NDT است؟ مقایسه دقیق و عددی بین هزینه NDT و NDE کار سختی است، چون NDE معمولاً همان تست‌های NDT را به‌عنوان پایه دارد و یک لایه تحلیل مهندسی روی آن اضافه می‌کند؛ بنابراین هزینه‌اش همیشه از NDT ساده بیشتر است، اما میزان اختلاف بستگی زیادی به پیچیدگی پروژه دارد.

عواملی که هزینه NDE را بالا می‌برند: نیاز به کارشناس سطح بالا (Level III) برای تفسیر و تحلیل نتایج محاسبات مهندسی تکمیلی مثل تحلیل عمر باقی‌مانده یا Fitness-for-Service گزارش‌دهی فنی مفصل‌تر برای تصمیم‌گیری‌های مهم (تعمیر، تعویض یا ادامه بهره‌برداری) گاهی نیاز به نرم‌افزارها یا تجهیزات تخصصی‌تر برای پروژه‌های ساده و روتین، این اختلاف هزینه معمولاً محدود است، اما برای تجهیزات حساس (مثل مخازن تحت فشار قدیمی) که نیاز به تحلیل عمیق دارند، هزینه NDE می‌تواند به‌طور محسوسی بالاتر از NDT ساده باشد.

کاربردها و محدودیت‌ های NDT

در این قسمت، هم به مزایا و معایب NDT و NDE و هم به محدودیت‌ های NDT و NDE اشاره خواهیم کرد.

مزایا:

امکان تست ۱۰۰٪ بدون آسیب
هزینه نسبتاً پایین تر نسبت به روش های تخریبی
سرعت بالا
مناسب برای قطعات ظریف یا گران‌قیمت

محدودیت‌ها:

تفسیر نتایج به مهارت اپراتور وابسته است
برخی روش‌ها مثلاً UT نیاز به تماس مستقیم و مهارت بالا دارند
عدم امکان تست همه مواد با یک روش
احتمال خطای انسانی
دشواری تشخیص برخی عیوب ریز یا عمقی

بیشتر بخوانید: بهترین برندهای NDT

مزایا و معایب NDE

مزایا:

تحلیل مهندسی بسیار دقیق
تخمین عمر باقیمانده
مناسب برای صنایع حساس
کمک به تصمیم‌گیری برای تعمیرات

معایب:

هزینه بالاتر
نیاز به متخصص سطح بالا
تجهیزات پیچیده‌تر

آیا NDE برای همه پروژه‌ها لازم است یا فقط موارد خاص؟

نه، NDE برای همه پروژه‌ها الزامی نیست و معمولاً فقط در موارد خاص و حساس به کار می‌رود.
در اکثر بازرسی‌های روتین، همان NDT (شناسایی وجود یا عدم‌وجود عیب) کافی است؛ مثلاً بازرسی دوره‌ای جوش یک سازه فولادی معمولی. اما NDE زمانی لازم می‌شود که علاوه بر شناسایی عیب، نیاز به تحلیل عمیق‌تر باشد؛ مثل ارزیابی میزان بحرانی‌بودن یک عیب، برآورد عمر باقیمانده تجهیز، یا تصمیم‌گیری درباره ادامه بهره‌برداری، تعمیر یا تعویض قطعه.
موارد رایجی که NDE در آن‌ها ضروری می‌شود:

تجهیزات تحت فشار و مخازن حیاتی در نفت‌وگاز و پتروشیمی
خطوط لوله قدیمی با سابقه خوردگی
سازه‌هایی که الزامات کارفرما یا استانداردهای پروژه (مثل API 579) آن را مشخص کرده‌اند
تجهیزاتی با ریسک ایمنی یا هزینه خرابی بالا

نتیجه‌گیری

در این مقاله به ‌طور کامل بررسی کردیم که تفاوت NDT و NDE چیست و همچنین فرق NDT و NDE در چه بخش‌هایی از فرآیند تست و ارزیابی رخ می‌دهد. NDT یک روش تست برای تشخیص وجود عیب است، در حالی که NDE تحلیل عمیق‌تر، ارزیابی شدت، و تصمیم‌گیری درباره عملکرد قطعه را ارائه می‌دهد. دانستن این تفاوت‌ ها در صنایع حساس و خطوط تولید بسیار مهم است و کمک می‌کند انتخاب درست‌ تری برای کنترل کیفیت داشته باشیم.
