استاندارد API 570 برای بازرسی خطوط لوله چیست؟

استاندارد API 570 از مهمترین استانداردها در حوزه بازرسی و نگهداری خطوط لوله در صنایع نفت، گاز و پتروشیمی است. خطوط لوله فرآیندی به دلیل قرار گرفتن مداوم در معرض فشار، دما، خوردگی، فرسایش و سایر مکانیزم‌های تخریب، نیازمند یک برنامه منظم برای پایش وضعیت و ارزیابی سلامت هستند. استاندارد API 570 یکی از مراجع مهم برای بازرسی خطوط لوله فرآیندی در زمان بهره‌ برداری است و چارچوبی برای بازرسی، ارزیابی، تعمیر، تغییر و تعیین وضعیت قابل‌قبول سیستم ‌های لوله‌کشی ارائه می‌کند.

اهمیت این استاندارد زمانی بیشتر مشخص می‌شود که بدانیم خرابی یک خط لوله در واحدهای پالایشگاهی و پتروشیمی می‌تواند باعث نشت مواد خطرناک، توقف تولید، آتش‌سوزی، انفجار و خسارت‌های اقتصادی قابل توجه شود. به همین دلیل، اجرای صحیح برنامه‌های بازرسی فنی API 570 نقش مهمی در حفظ یکپارچگی تجهیزات و افزایش ایمنی واحدهای فرآیندی دارد.

استاندارد API 570 چیست؟

API 570 یک کد بازرسی برای سیستم‌ های لوله‌کشی در حال سرویس است که توسط مؤسسه نفت آمریکا (API) تدوین شده است. عنوان رسمی این سند Piping Inspection Code: In-Service Inspection, Rating, Repair, and Alteration of Piping Systems است و بر بازرسی، ارزیابی، تعمیر و تغییر سیستم ‌های لوله‌کشی در حال بهره ‌برداری تمرکز دارد.

این استاندارد عمدتاً برای سیستم های لوله‌کشی مورد استفاده در پالایشگاه‌ ها و واحدهای شیمیایی و هیدروکربنی کاربرد دارد و الزامات مرتبط با پایش وضعیت، تعیین ضخامت، ارزیابی خوردگی و تصمیم‌گیری درباره تعمیر یا ادامه سرویس را پوشش می‌دهد.

ویرایش پنجم API 570 در فوریه 2024 منتشر شده و در کنار آن، API RP 574 به ‌عنوان یک مرجع تکمیلی، اطلاعات و راهنمایی ‌های بیشتری درباره روش های بازرسی لوله‌ ها، اتصالات، شیرآلات و اجزای سیستم ‌های لوله‌کشی ارائه می‌کند.

نکته مهم این است که API 570 را نباید صرفاً یک دستورالعمل برای اندازه‌گیری ضخامت لوله دانست. این استاندارد یک چارچوب جامع برای مدیریت یکپارچگی لوله‌کشی در زمان بهره‌برداری است.

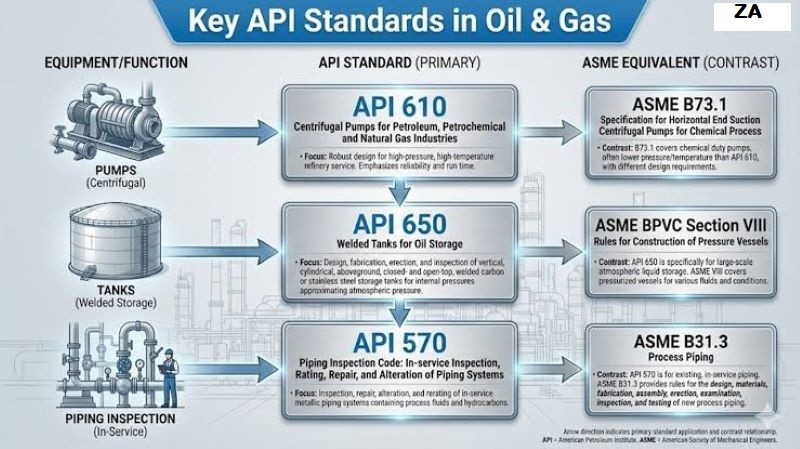

چرا رعایت API 570 برای صنایع نفت و گاز و پتروشیمی ضروری است؟

سیستم‌های لوله‌کشی فرآیندی معمولاً در شرایط سختی کار می‌کنند. فشار و دمای بالا، مواد شیمیایی خورنده، سرعت جریان زیاد و سیکل‌های حرارتی می‌توانند به مرور زمان باعث کاهش ضخامت یا ایجاد ترک و سایر آسیب‌ ها شوند.

مهمترین اهداف اجرای API 570 عبارت‌اند از:

شناسایی زودهنگام خوردگی و کاهش ضخامت دیواره
جلوگیری از نشت مواد خطرناک
تعیین وضعیت سلامت و قابلیت ادامه سرویس لوله
برنامه‌ریزی تعمیرات قبل از وقوع خرابی
کاهش ریسک توقف ناخواسته تولید
افزایش ایمنی کارکنان و تجهیزات
ایجاد سوابق منظم از وضعیت سیستم‌های لوله‌کشی

در واقع، بازرسی دوره ای سیستم های لوله کشی کمک می‌کند تا تصمیمات تعمیراتی بر اساس داده ‌های واقعی بازرسی و روند تغییرات وضعیت تجهیز اتخاذ شوند.

در برنامه‌ های بازرسی API 570، اطلاعاتی مانند ضخامت اندازه‌گیری‌ شده، نرخ خوردگی، شرایط سرویس و نتایج بازرسی های قبلی اهمیت زیادی دارند. این اطلاعات می‌توانند برای تعیین زمان مناسب بازرسی بعدی و ارزیابی وضعیت یکپارچگی سیستم مورد استفاده قرار گیرند.

روش‌ها و تجهیزات NDT مورد استفاده در بازرسی مطابق API 570

یکی از مهمترین بخش‌های اجرای API 570، استفاده صحیح از روش‌های آزمون غیرمخرب یا NDT برای شناسایی عیوب و پایش وضعیت لوله‌ ها است.

1. آزمون التراسونیک UT

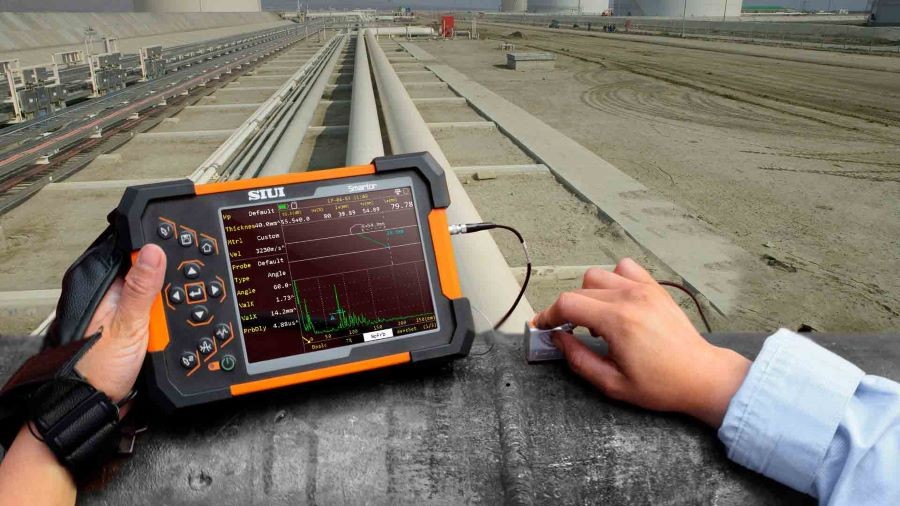

آزمون اولتراسونیک یکی از پرکاربردترین روش‌ها برای اندازه‌گیری ضخامت دیواره لوله است. در این روش، امواج صوتی با فرکانس بالا وارد ماده شده و زمان رفت و برگشت موج برای محاسبه ضخامت مورد استفاده قرار می‌گیرد.

عیب یاب التراسونیک می‌تواند علاوه بر اندازه‌گیری ضخامت، در برخی کاربردها برای شناسایی ناپیوستگی‌ها و عیوب داخلی نیز مورد استفاده قرار گیرد.

ضخامت‌ سنج‌های اولتراسونیک و تجهیزات پیشرفته‌ تر مانند دستگاه‌های UT دارای قابلیت ثبت داده و اسکن، در برنامه‌های بازرسی خطوط لوله کاربرد زیادی دارند.

2. رادیوگرافی صنعتی RT

رادیوگرافی با استفاده از پرتو X یا گاما امکان بررسی عیوب داخلی برخی اجزای لوله و به‌خصوص اتصالات و جوش‌ها را فراهم می‌کند. این روش می‌تواند برای شناسایی عیوبی مانند تخلخل، سرباره و برخی ناپیوستگی‌های حجمی مورد استفاده قرار گیرد.

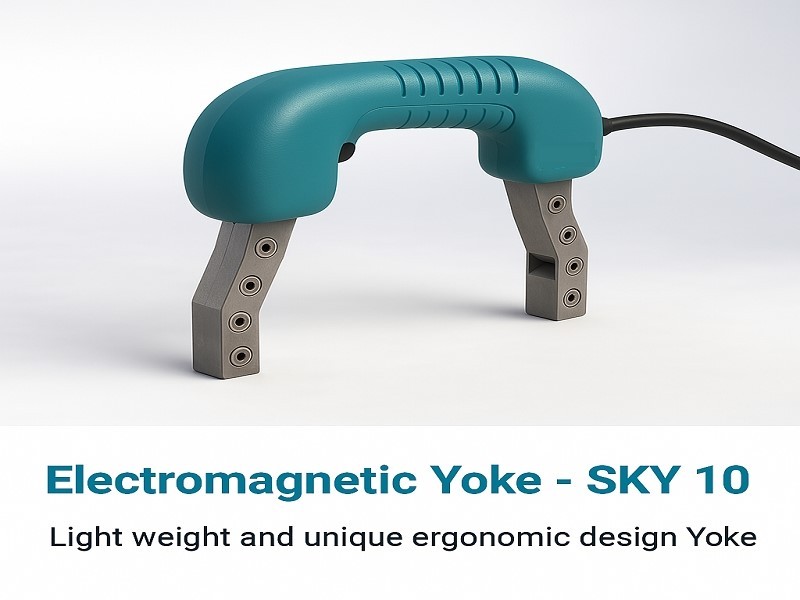

3. آزمون ذرات مغناطیسی MT

MT برای شناسایی عیوب سطحی و نزدیک به سطح در مواد فرومغناطیس استفاده می‌شود و در بررسی ترکهای سطحی در برخی قطعات و نواحی جوش کاربرد دارد.

4. آزمون مایعات نافذ PT

آزمون PT برای شناسایی ناپیوستگی‌های باز به سطح در مواد غیرمتخلخل استفاده می‌شود و می‌تواند در بررسی ترک های سطحی لوله، اتصالات و نواحی جوش کاربرد داشته باشد.

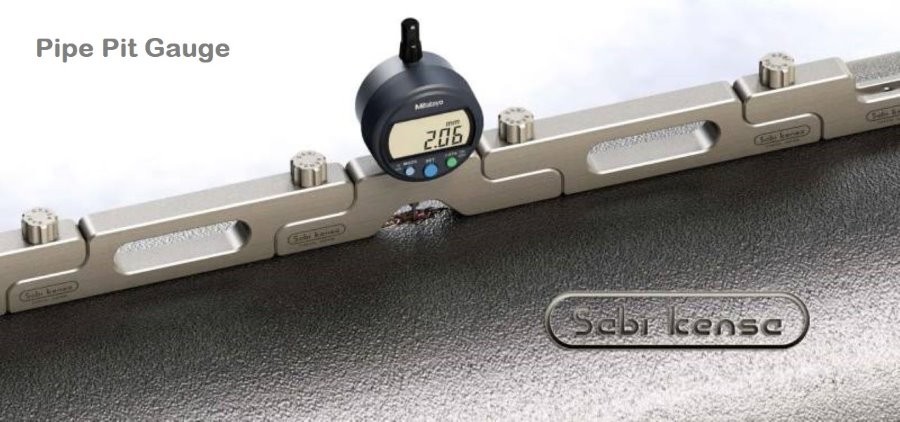

5. آزمونهای چشمی و اندازه‌گیریهای تکمیلی

بازرسی چشمی، بررسی وضعیت عایق، خوردگی خارجی، اتصالات، ساپورت‌ها، فلنج ها و نشانه‌ های نشتی نیز بخش مهمی از برنامه بازرسی است. انتخاب روش NDT باید بر اساس مکانیزم آسیب، جنس، شرایط سرویس و هدف بازرسی انجام شود.

نقش API 570 در مدیریت خوردگی و ضخامت لوله

یکی از مهمترین کاربردهای API 570، پایش کاهش ضخامت ناشی از خوردگی و سایر مکانیزم ‌های تخریب است.

با اندازه‌گیری ضخامت در نقاط مشخص و مقایسه نتایج با داده‌های قبلی می‌توان روند کاهش ضخامت را بررسی کرد. این اطلاعات برای محاسبه نرخ خوردگی و پیش‌بینی وضعیت آینده لوله اهمیت دارد.

برای مثال، اگر ضخامت یک خط لوله در چند نوبت بازرسی کاهش مداوم داشته باشد، مهندس بازرسی می‌تواند با در نظر گرفتن شرایط سرویس و الزامات مربوطه، درباره کاهش عمر باقی‌ مانده، افزایش دفعات بازرسی یا انجام تعمیرات تصمیم‌گیری کند.

بنابراین API 570 از یک رویکرد صرفاً «بازرسی پس از خرابی» فاصله گرفته و بر پایش وضعیت و پیشگیری از خرابی تأکید دارد.

تفاوت API 570 با API 510 و API 653

یکی از سؤالات رایج در حوزه بازرسی تجهیزات ثابت، تفاوت بین API 570، API 510 و API 653 است.

API 510 به‌طور اختصاصی برای بازرسی در سرویس، تعمیر، تغییر و ارزیابی مجدد مخازن تحت فشار و تجهیزات مرتبط تدوین شده است.

در مقابل، API 653 برای مخازن ذخیره فولادی مورد استفاده قرار می‌گیرد و دامنه آن شامل بخش‌هایی مانند کف، پوسته، سقف، فونداسیون و متعلقات مشخص مخزن است.

بنابراین می‌توان به‌صورت ساده گفت:

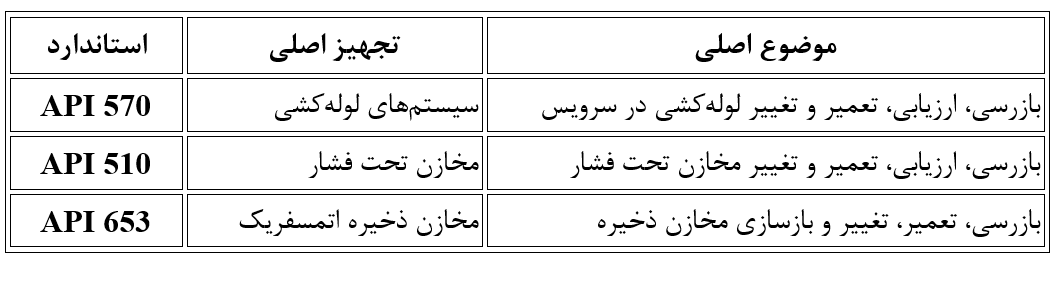

API 570 = لوله‌کشی
API 510 = مخازن تحت فشار
API 653 = مخازن ذخیره

این استانداردها در بسیاری از واحدهای نفت، گاز و پتروشیمی در کنار یکدیگر استفاده می‌شوند و هرکدام بخش مشخصی از تجهیزات ثابت را پوشش می‌دهند.

اهمیت بازرسی فنی API 570

اجرای صحیح بازرسی فنی API 570 تنها به انجام چند تست NDT محدود نمی‌شود. بازرسی باید در قالب یک برنامه منظم انجام شود که در آن اطلاعات مربوط به طراحی، شرایط بهره‌برداری، مواد، مکانیزم‌های آسیب، نتایج بازرسی‌های قبلی و سوابق تعمیرات در نظر گرفته شود.

همچنین صلاحیت و دانش بازرس اهمیت زیادی دارد. مؤسسه API برای بازرسان لوله‌کشی برنامه گواهینامه API 570 را ارائه می‌کند. طبق اطلاعات رسمی API، این گواهینامه دانش مرتبط با نگهداری، بازرسی، تعمیر و تغییر سیستم‌های لوله‌کشی فلزی در سرویس را ارزیابی می‌کند.

نتیجه گیری

پاسخ به این پرسش که API 570 چیست، برای فعالان حوزه بازرسی و نگهداری تجهیزات در صنایع نفت، گاز و پتروشیمی اهمیت ویژه‌ای دارد؛ زیرا این استاندارد چارچوبی برای بازرسی، ارزیابی، تعمیر و تغییر سیستم‌های لوله‌کشی در حال سرویس فراهم می‌کند. استفاده صحیح از API 570، همراه با روش‌های NDT مانند UT، RT، MT و PT، امکان شناسایی به‌موقع آسیبها و مدیریت ریسک خرابی را فراهم می‌سازد. در نهایت، اجرای منظم الزامات این استاندارد می‌تواند به افزایش ایمنی، کاهش توقف تولید و حفظ یکپارچگی خطوط لوله فرآیندی کمک کند.

سوالات متداول

API 570 برای چه تجهیزاتی استفاده می‌شود؟

API 570 عمدتاً برای سیستم‌های لوله‌کشی در حال سرویس در صنایع پالایشگاهی، پتروشیمی و صنایع مرتبط با هیدروکربن و مواد شیمیایی کاربرد دارد.

آیا API 570 فقط برای اندازه‌گیری ضخامت لوله است؟

خیر. اندازه‌گیری ضخامت یکی از فعالیت‌های مهم است، اما API 570 موضوعاتی مانند بازرسی، ارزیابی، تعمیر، تغییر و مدیریت یکپارچگی سیستم‌های لوله‌کشی در سرویس را نیز پوشش می‌دهد.

بهترین روش NDT برای بازرسی خطوط لوله چیست؟

یک روش واحد برای همه شرایط وجود ندارد. UT برای اندازه‌گیری ضخامت و پایش خوردگی بسیار کاربردی است، در حالی که RT، MT، PT و سایر روش‌ها بسته به نوع عیب و شرایط سرویس انتخاب می‌شوند.
