تفاوت ضخامت متر پوشش و ضخامت متر التراسونیک یکی از موضوعاتی است که بسیاری از کارشناسان کنترل کیفیت، بازرسان فنی و فعالان صنایع فلزی با آن مواجه هستند. بسیاری از افراد تصور میکنند این دو دستگاه عملکرد مشابهی دارند، در حالی که فرق ضخامت متر پوشش و ضخامت متر التراسونیک بسیار اساسی است و هر کدام برای کاربرد خاصی طراحی شدهاند. انتخاب اشتباه دستگاه میتواند منجر به اندازهگیری نادرست، افزایش هزینه های بازرسی و حتی بروز خطا در ارزیابی کیفیت محصول شود. در این مقاله به صورت کامل به بررسی ضخامت متر پوشش و ضخامت متر التراسونیک پرداخته و کاربرد ها، مزایا، محدودیت ها و تفاوت های آنها را بررسی میکنیم.
ضخامتسنج پوشش (Coating Thickness Gauge) چیست؟
ضخامت سنج پوشش یا Coating Thickness Gauge دستگاهی است که برای اندازهگیری ضخامت لایه های پوششی روی سطوح فلزی استفاده میشود. این پوشش ها میتوانند شامل رنگ، گالوانیزه، کروم، نیکل، آنودایزینگ، اپوکسی و سایر پوشش های محافظ باشند.
اساس کار این دستگاه معمولاً بر پایه روشهای مغناطیسی یا القای جریان گردابی (Eddy Current) است. ضخامت سنج پوشش فاصله بین سطح فلز پایه و سطح خارجی پوشش را اندازهگیری میکند.
مهمترین کاربردهای ضخامتسنج پوشش:
- اندازهگیری ضخامت رنگ خودرو
- کنترل کیفیت رنگ صنعتی
- بررسی ضخامت پوشش گالوانیزه
- اندازهگیری پوشش های پودری
- کنترل پوشش مخازن و خطوط لوله
- صنایع نفت، گاز و پتروشیمی
- صنایع دریایی و کشتیسازی
مزایای ضخامتسنج پوشش:
- اندازهگیری سریع و غیرمخرب
- دقت بالا در اندازهگیری پوشش
- حمل و استفاده آسان
- مناسب برای بازرسی رنگ و پوشش
محدودیتهای ضخامتسنج پوشش:
- قادر به اندازهگیری ضخامت فلز نیست.
- نیاز به وجود فلز پایه دارد.
- برای مواد غیرفلزی کاربرد محدودی دارد.

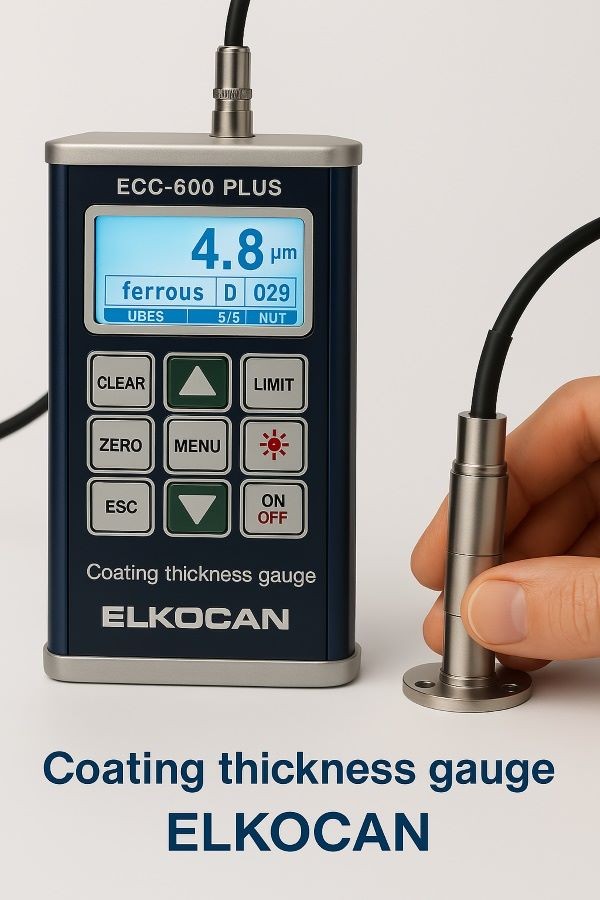

صفحه پیشنهادی: ضخامت سنج مدل ECC-600PLUS

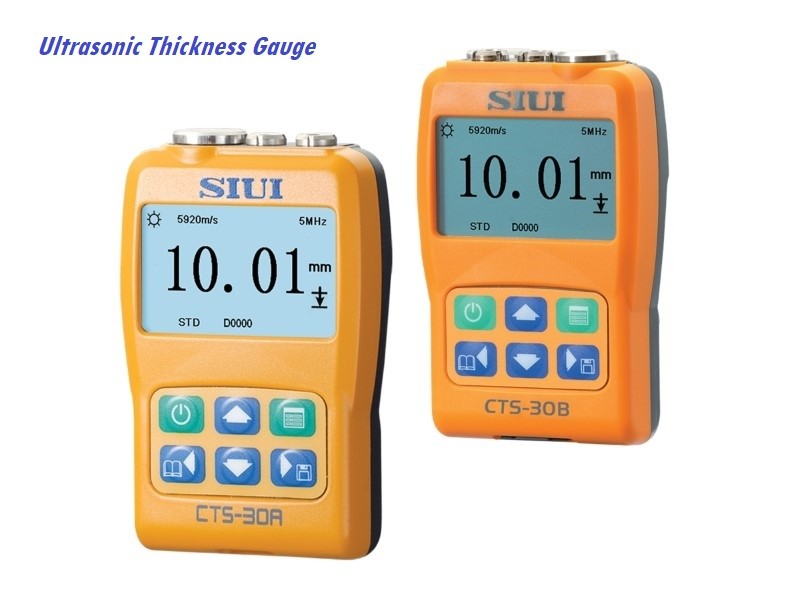

ضخامتسنج التراسونیک (Ultrasonic Thickness Gauge) چیست؟
ضخامتسنج التراسونیک یا Ultrasonic Thickness Gauge دستگاهی است که ضخامت واقعی یک قطعه یا دیواره را با استفاده از امواج فراصوت اندازهگیری میکند.
در این روش، پراب دستگاه یک موج اولتراسونیک را به داخل قطعه ارسال میکند. موج پس از برخورد به سطح پشتی قطعه بازتاب شده و به پراب بازمیگردد. دستگاه با محاسبه زمان رفت و برگشت موج و سرعت صوت در ماده، ضخامت قطعه را محاسبه میکند.
کاربردهای ضخامتسنج التراسونیک:
- اندازهگیری ضخامت ورقهای فلزی
- کنترل خوردگی مخازن
- بازرسی خطوط لوله
- صنایع نیروگاهی
- صنایع نفت و گاز
- صنایع هوافضا
- کشتیسازی
- بازرسی سازه های فلزی
مزایای ضخامتسنج التراسونیک:
- اندازهگیری ضخامت واقعی قطعه
- دسترسی از یک سمت قطعه
- امکان بررسی خوردگی داخلی
- قابلیت اندازهگیری انواع فلزات و برخی مواد غیرفلزی
محدودیت های ضخامتسنج التراسونیک:
- نیاز به کوپلنت (ژل واسط)
- وابستگی به کیفیت سطح
- حساسیت به نوع ماده و سرعت صوت
- نیاز به کالیبراسیون دقیق
صفحات پیشنهادی:

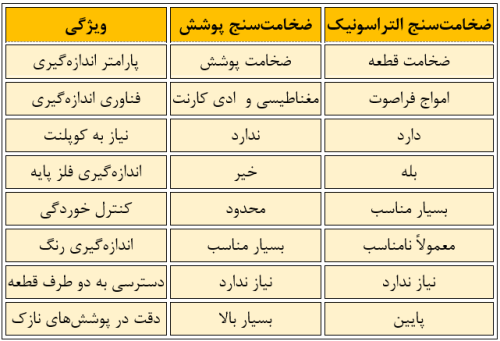

مقایسه ضخامتسنج پوشش در مقابل ضخامتسنج التراسونیک
برای درک بهتر تفاوت های ضخامت سنج پوشش و ضخامت سنج التراسونیک، جدول زیر میتواند مفید باشد:
اشتراک ضخامت متر پوشش و ضخامت متر التراسونیک
با وجود تفاوت های فراوان، اشتراک ضخامت متر پوشش و ضخامت متر التراسونیک نیز قابل توجه است:
- هر دو تجهیزات تست غیرمخرب (NDT) هستند.
- هر دو برای کنترل کیفیت استفاده میشوند.
- هر دو بدون آسیب به قطعه اندازهگیری انجام میدهند.
- هر دو نیاز به کالیبراسیون دورهای دارند.
- هر دو در صنایع نفت، گاز، پتروشیمی و ساختوساز کاربرد دارند.
تفاوت ضخامت متر پوشش و ضخامت متر اولتراسونیک
یکی از مهمترین نکات در تفاوت ضخامت متر پوشش و ضخامت متر اولتراسونیک این است که ضخامتسنج پوشش تنها ضخامت لایه رویی را اندازهگیری میکند، اما ضخامتسنج اولتراسونیک ضخامت کل جسم یا دیواره فلزی را تعیین میکند.
به عنوان مثال:
اگر یک ورق فولادی ۱۰ میلیمتری دارای رنگی با ضخامت ۲۰۰ میکرون باشد:
- ضخامتسنج پوشش عدد ۲۰۰ میکرون را نمایش میدهد.
- ضخامتسنج التراسونیک عدد ۱۰ میلیمتر را نمایش میدهد.
بنابراین این دو دستگاه مکمل یکدیگر هستند و جایگزین هم محسوب نمیشوند.

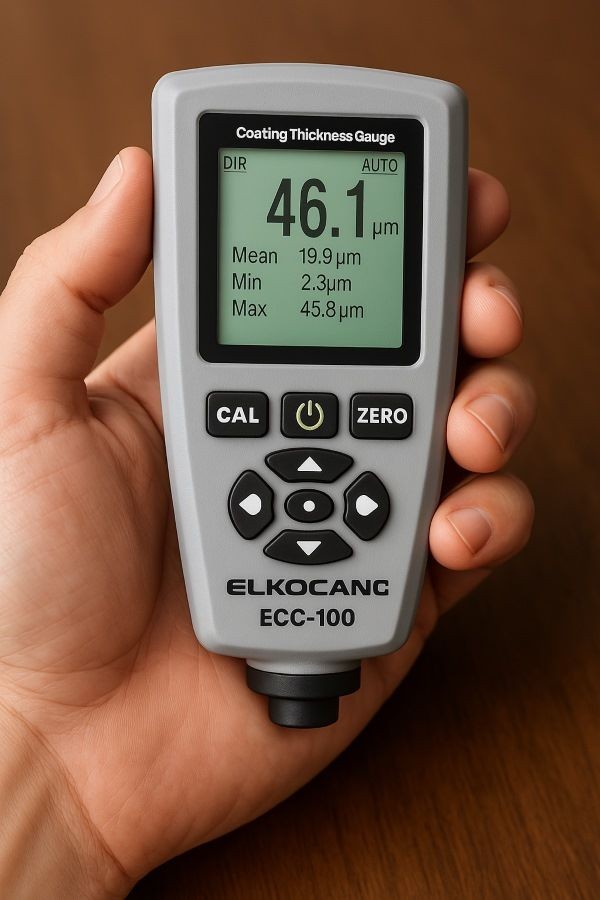

صفحه پیشنهادی: خرید ضخامت سنج مدل ECC-100
در چه مواردی حتماً باید از ضخامتسنج پوشش استفاده کنیم؟
در برخی کاربردها استفاده از ضخامتسنج پوشش کاملاً ضروری است و استفاده از دستگاه التراسونیک نمیتواند اطلاعات مورد نیاز را ارائه دهد.
1. کنترل کیفیت رنگ
در صنایع خودروسازی و رنگ آمیزی صنعتی ضخامت رنگ باید مطابق استاندارد باشد. تنها ضخامتسنج پوشش میتواند این مقدار را با دقت اندازهگیری کند.
2. بازرسی پوشش گالوانیزه
برای تعیین ضخامت لایه روی (Zinc Coating) استفاده از ضخامتسنج پوشش الزامی است.
3. پوشش های ضدخوردگی
در مخازن نفتی و خطوط انتقال، ضخامت پوشش های اپوکسی و پلییورتان باید کنترل شود.
4. صنایع رنگ پودری
اندازهگیری ضخامت رنگ پودری از مهمترین کاربردهای این دستگاه است.
5.تشخیص رنگ شدگی خودرو
کارشناسان خودرو از ضخامتسنج پوشش برای تشخیص رنگ مجدد بدنه استفاده میکنند، به این دستگاه میکرون سنج هم گفته می شود.
در چه مواردی حتماً باید از ضخامتسنج التراسونیک استفاده کنیم؟
در بسیاری از کاربردهای صنعتی، اندازهگیری ضخامت واقعی قطعه اهمیت دارد و تنها ضخامتسنج التراسونیک پاسخگوی این نیاز است.
1. ارزیابی خوردگی مخازن
کاهش ضخامت ناشی از خوردگی داخلی با ضخامتسنج التراسونیک قابل اندازهگیری است.
2. بازرسی خطوط لوله
در صنایع نفت و گاز، کنترل ضخامت دیواره لولهها اهمیت حیاتی دارد.
3. اندازهگیری ضخامت ورق
در کارخانه های فولاد و ساخت تجهیزات فلزی از ضخامتسنج التراسونیک استفاده میشود.
4. بازرسی سازه های فلزی
پلها، سکوهای دریایی و سازههای صنعتی نیازمند پایش دورهای ضخامت هستند.
5. صنایع هوافضا
در قطعات حساس هواپیما اندازهگیری دقیق ضخامت قطعات فلزی اهمیت زیادی دارد.
آیا ضخامتسنج پوشش میتواند ضخامت فلز را اندازه بگیرد؟
یکی از اشتباهات رایج در میان کاربران این است که تصور میکنند ضخامتسنج پوشش میتواند ضخامت ورق یا لوله را نیز اندازهگیری کند. در حقیقت این دستگاه فقط ضخامت لایه پوشش را میسنجد و هیچ اطلاعاتی از ضخامت فلز پایه ارائه نمیدهد.
برای مثال اگر یک لوله فولادی دارای ضخامت ۸ میلیمتر و پوشش اپوکسی ۵۰۰ میکرون باشد:
- ضخامتسنج پوشش عدد ۵۰۰ میکرون را نشان میدهد.
- ضخامتسنج التراسونیک عدد ۸ میلیمتر را نشان میدهد.
به همین دلیل در بسیاری از پروژه های بازرسی صنعتی هر دو دستگاه به صورت همزمان استفاده میشوند؛ یکی برای کنترل پوشش و دیگری برای ارزیابی ضخامت فلز.
نتیجه گیری
تفاوت ضخامت متر پوشش و ضخامت متر التراسونیک موضوعی بسیار مهم در انتخاب تجهیزات اندازهگیری صنعتی است. همانطور که مشاهده کردیم، فرق ضخامت متر پوشش و ضخامت متر التراسونیک در نوع پارامتر اندازهگیری، فناوری عملکرد و حوزه کاربرد آنها نهفته است. ضخامتسنج پوشش برای اندازهگیری ضخامت رنگ، گالوانیزه و سایر پوششها طراحی شده است، در حالی که ضخامتسنج التراسونیک برای تعیین ضخامت واقعی قطعات و ارزیابی خوردگی مورد استفاده قرار میگیرد. بنابراین هنگام انتخاب دستگاه باید ابتدا مشخص کنید که هدف شما اندازهگیری پوشش است یا اندازهگیری ضخامت ماده پایه. انتخاب صحیح دستگاه موجب افزایش دقت بازرسی، کاهش هزینهها و بهبود کیفیت نتایج خواهد شد.
سوالات متداول
1. مهمترین تفاوت ضخامت متر پوشش و ضخامت متر التراسونیک چیست؟
ضخامتسنج پوشش یا میکرون سنج ضخامت لایه رنگ یا پوشش را اندازه میگیرد، اما ضخامتسنج التراسونیک ضخامت خود قطعه را اندازهگیری میکند.
2. آیا ضخامتسنج پوشش برای اندازهگیری خوردگی مناسب است؟
خیر. برای ارزیابی کاهش ضخامت ناشی از خوردگی باید از ضخامتسنج التراسونیک استفاده شود.
3. آیا ضخامتسنج التراسونیک میتواند ضخامت رنگ را اندازه بگیرد؟
مدلهای معمولی خیر. تنها برخی مدلهای پیشرفته قادر به تفکیک پوشش و فلز هستند.
4. اشتراک ضخامت متر پوشش و ضخامت متر التراسونیک چیست؟
هر دو جزو تجهیزات تست غیرمخرب (NDT) بوده و برای کنترل کیفیت و بازرسی صنعتی استفاده میشوند.
5. کدام دستگاه برای کارشناسی رنگ خودرو مناسبتر است؟
ضخامتسنج پوشش یا میکرونسنج بهترین گزینه برای تشخیص رنگشدگی و اندازهگیری ضخامت رنگ خودرو است.
